안녕하세요, 마인드피씨입니다.
마인드PC가 알려드리는 컴퓨터 꿀팁!
오늘의 마인드 원팁은 ‘AMD 공랭쿨러 설치하는 방법’ 그 세 번째 방법에 대해 알려드리겠습니다.
지난번 마인드 원팁에서 (https://mindpc.tistory.com/33) (https://mindpc.tistory.com/34) 존스보 CR-1000과 잘만 CNPS9X 제품 설치하는 방법에 대해 알려드렸는데요,
AMD 공랭쿨러 설치방법 Part.2 잘만 CNPS9X
안녕하세요, 마인드피씨입니다. 마인드PC가 알려드리는 컴퓨터 꿀팁! 오늘의 마인드 원팁은 지난 시간에 이어 ‘공랭쿨러 설치법’에 대해 알려드리겠습니다. 지난번 마인드 원팁에서 (https://mindpc.t..
mindpc.tistory.com
AMD 공랭쿨러 설치방법 Part.1 존스보 CR-1000
안녕하세요, 마인드피씨입니다. 마인드PC가 알려드리는 컴퓨터 꿀팁! 오늘의 마인드 원팁은 ‘컴퓨터에 공랭쿨러 설치하는 방법’입니다. AMD 공랭쿨러는 조립 후 배송이 불가능합니다. 인텔 공랭쿨러에..
mindpc.tistory.com
이번 원팁에서는 ‘잘만 CNPS10X OPTIMA 2’ 제품 설치법을 알려드릴게요.
그럼 공랭쿨러 설치하러 고고!!
0. 준비하기
준비물은 저번과 비슷합니다. 드라이버와 메인보드, 그리고 쿨러!
(메인보드는 쿨러 설치가 원활할 수 있게 미리 본체 케이스에서 분리해주세요)
오늘 설치 진행할 ‘잘만 CNPS10X OPTIMA 2’는 지난번에 알려드린 CNPS9X 제품과 성능은 거의 비슷한데요, 디자인이 굉장히 예쁘게 나와서 많이 판매되고 있는 상품입니다.
자, 그럼 쿨러 설치 바로 시작해볼까요?
1. 메모리, 기본 쿨러 분리
조립 중 메모리가 다칠 염려가 있으므로, 메모리를 메인보드에서 빼줍니다.
메모리를 모두 분리해주셨다면, 이제는 AMD 기본 쿨러를 빼주셔야 합니다.
AMD 기본 쿨러는 안전하게 고정될 수 있도록 네 개의 나사로 장착할 수 있게 설계되어있고, 굉장히 강한 장력으로 설치되어 있습니다.
따라서 이렇게 고정된 나사 4개를 ‘대각선 방향’으로 풀어주셔야 원활하게 분리가 가능합니다.
아래쪽 나사를 풀었다면 대각선 위쪽의 나사를 푸는 방식으로 진행해주세요.
나사를 다 풀었다면 쿨러를 빼내야겠죠? 우선 메인보드와 쿨러가 연결된 핀을 빼주세요.

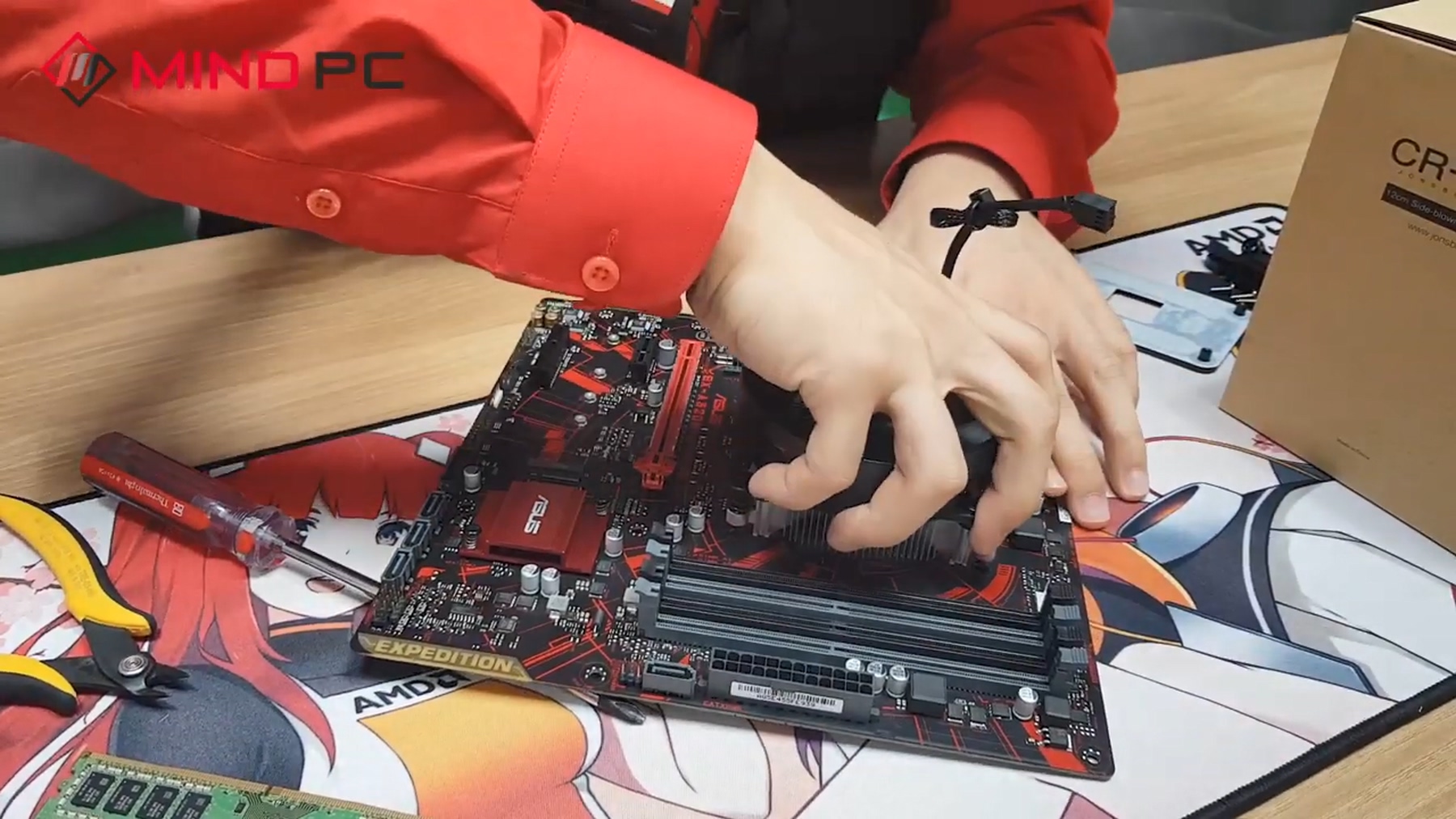

쿨러선을 빼셨다면 쿨러를 cpu와 분리해주시면 됩니다.
그런데 이때 쿨러가 잘 안 빠진다고 무조건 힘을 많이 주어 잡아당기면 cpu가 망가질 수 있으니 조심해서 살살 빼주셔야 합니다.
반드시, 쿨러를 좌우로 흔들어서 뽑아주세요. (그렇지 않으면 CPU도 같이 뽑힐 수 있습니다)
쿨러를 빼내셨다면, 물티슈 등으로 CPU 위에 묻은 서멀구리스를 닦아냅니다.
2. 브라켓 연결하기
(설치 전, 쿨러 위에 붙은 봉인 스티커를 꼭 떼어주세요!)
CNPS10X 제품은 조립하기가 굉장히 까다롭습니다.
일단 부품부터가 많아서 부품들만 봐도... 설치 전부터 머리가 지끈지끈 하죠.
조금은 복잡할 수 있지만 마인드PC가 알려드리는 대로 차근차근 따라오시면 비교적 쉽게 설치할 수 있으실 거예요!
우선 사진에서 보이는 브라켓과 나사를 이용해 메인보드에 브라켓을 장착해줘야 합니다.
(이건 인텔 전용 부품이라 사용하지 않으시면 됩니다.)
브라켓에 나사를 연결한 뒤 고정장치를 끼워주세요.
사진에서 보이는 것처럼 좌우 고정장치가 다른데요,
만일 우측에 나사를 연결했다면 우측 전용으로 나온 고정장치를 끼워주면 됩니다.
(고정장치를 끼울 때는 끝까지 힘을 줘서 밀어 넣으시면 됩니다.)
이런 식으로 조립해주시면 됩니다.
브라켓을 메인보드 뒷면에 놓으면, 장착 완료입니다.
메인보드와 브라켓을 장착햇다면, 다음으로 쿨러 브라켓을 연결해야 합니다.
쿨러에 네 개의 나사가 보이실 거예요.
이 네 개의 나사를 살짝 풀어주세요. (다 풀어주는 게 아닙니다!)
드라이버를 서너 바퀴 정도만 돌려서 풀어주세요~!
나사를 풀어주셨다면, 풀어진 틈 사이로 쿨러 브라켓을 끼워주세요.
양쪽 브라켓을 모두 끼워주신 후 한꺼번에 나사를 조여주시면 됩니다.
이때 주의할 점!
한 쪽 브라켓을 장착했다고 나사를 먼저 잠가버리면 안 됩니다! 나머지 한 쪽 브라켓이 안 들어갈 수 있습니다.
반드시 양쪽 브라켓을 모두 장착한 후에 나사를 조여주세요.
(쿨러 브라켓을 연결할 때는 브라켓이나 나사가 빠질 수 있어서 흔들리지 않는 곳에서 장착해주시는 걸 추천드립니다.)
3. 서멀구리스 도포
서멀구리스를 cpu 중간에 발라줍니다.
서멀구리스를 cpu에 넓게 펴서 발라주시면 되는데, cpu 중간에 서멀구리스를 짠 후 바로 쿨러와 설치해주셔도 상관은 없습니다. (어차피 쿨러의 무게에 눌려 고루 퍼지기 때문이죠~)
4. 쿨러 설치하기
본격적으로 쿨러를 설치하기에 앞서, 나사와 부품들을 챙겨주셔야 합니다.
제품에 기분적으로 육각렌치와 나사 여러 개가 동봉되어 있는데요, 육각렌치는 사용하지 않을 거라 신경 쓰지 않으셔도 됩니다.
대신, 사진 오른쪽에 보이는 십자드라이버용 나사가 있습니다.
이 나사 4개를 사용해야 하니 잃어버리지 않게 꼭! 소중하게! 보관해주셔야 합니다.
그럼 쿨러를 메인보드와 조립해볼까요?
사진을 보시면 팬을 연결할 수 있도록 4군데 구멍이 뚫린 게 보이실 겁니다.
이 구멍이 설치하는 쪽에서 오른쪽을 향할 수 있도록 (구멍이 메모리 방향으로 향하도록) cpu 위에 올려주세요.
아까 소중히 보관해두신 십자드라이버용 나사를 이용해 메인보드와 쿨러를 연결해줍니다.
이때 대각선 방향으로 나사를 연결해주세요.
그 다음 팬을 연결해줘야겠죠?
팬 뒷면이 오른쪽 사진처럼 가게끔 조립해주셔야 합니다. (팬 선이 오른쪽 아래에 위치하도록 조립해주세요)
이때 팬의 각 구멍이 잘 맞는지 확인하면서 조립해주세요.
팬에 나있는 4개의 구멍에 나사를 끼워서 고정해주시면 됩니다.
이때도 대각선으로 나사를 연결해주세요.
(팁을 드리자면… 전동 드릴이 있으면 쉽게 장착할 수 있습니다. 손으로만 돌리기에는 살짝 힘드실 거예요.)
팬 장착까지 완료하셨다면, 쿨러 선을 메인보드에 연결해주시면 됩니다.
쿨러 선은 두 종류가 있습니다.
3핀짜리 LED 전원선과 팬 선에 해당하는 4핀 PWM 선인데요, 두 선을 연결해서 메인보드에 연결하시면 됩니다.
선을 보이지 않게 쿨러 아래쪽으로 넣어주셔도 되고, 케이블 타이로 묶어서 정리하면 깔끔하게 선이 정리됩니다.

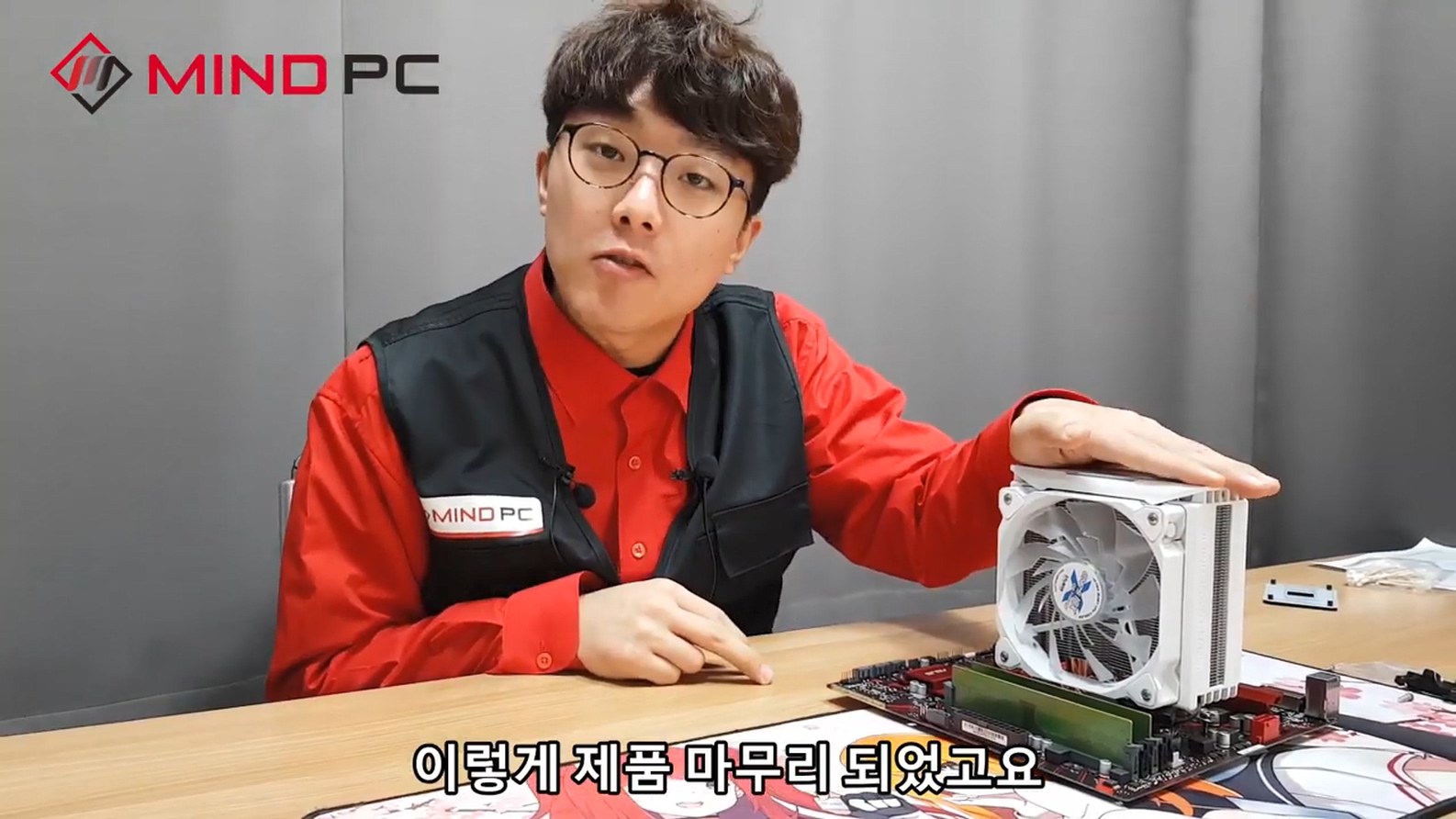

이렇게 쿨러 설치가 마무리되었습니다.
디자인이 정말 잘 나오긴 했죠?
팬과 쿨러 상단에 LED가 다채롭게 들어와서 디자인에 120% 만족하면서 쓰실 수 있으실 거예요.
공랭쿨러 설치 방법, 많은 도움 되셨나요?
CNPS10X 제품 설치가 좀 복잡해서 많이 어려우셨을 텐데 이번 원팁이 많은 도움 되셨길 바랍니다.
혹시 글만으로 부족하다면, 마인드피씨 유튜브 채널에서 영상을 통해 확인하세요!
그럼 저희는 더 유익한 글로 찾아오도록 하겠습니다.
마인드PC였습니다.
