안녕하세요, 마인드피씨입니다.
마인드PC가 알려드리는 컴퓨터 꿀팁! 오늘의 마인드 원팁은 ‘컴퓨터에 공랭쿨러 설치하는 방법’입니다.
AMD 공랭쿨러는 조립 후 배송이 불가능합니다.
인텔 공랭쿨러에 비해 결합이 약해서, 배송 중에 파손이 잦고 CPU까지 고장을 일으키는 경우가 많기 때문입니다.
따라서 AMD 공랭쿨러는 조립된 제품을 직접 수령하시거나, 직접 설치해주셔야 하는데요,
직접 조립하시는 분들에게 어려움이 많은 것 같아서 오늘은 공랭쿨러 조립 방법에 대해 안내해드리려고 합니다.
이번 원팁에서는 가장 인기 많은 세 가지 제품
'존스보 CR-1000 공랭쿨러, 잘만 CNPS9X OPTIMA, 잘만 CNPS10X OPTIMA 2'에 대해 알려드릴 텐데요,
오늘은 그 중 존스보 CR-1000 공랭쿨러 조립법에 대해 자세히 알려드릴게요!
리뷰를 차근차근 따라오시면 공랭쿨러 설치하기, 별로 어렵지 않으실 거예요!
(본 원팁에서는 본체 조립이 끝난 후, 쿨러 제품을 추가적으로 조립하는 경우를 예로 들어 진행하고 있습니다. 참고 바랍니다)
0. 준비하기
준비물은 드라이버와 쿨러, 그리고 메인보드입니다.
(메인보드를 케이스에서 분리해주신 후 조립 진행해주세요. 그래야 메인보드가 다치지 않고 안전하게 쿨러를 장착할 수 있습니다!)

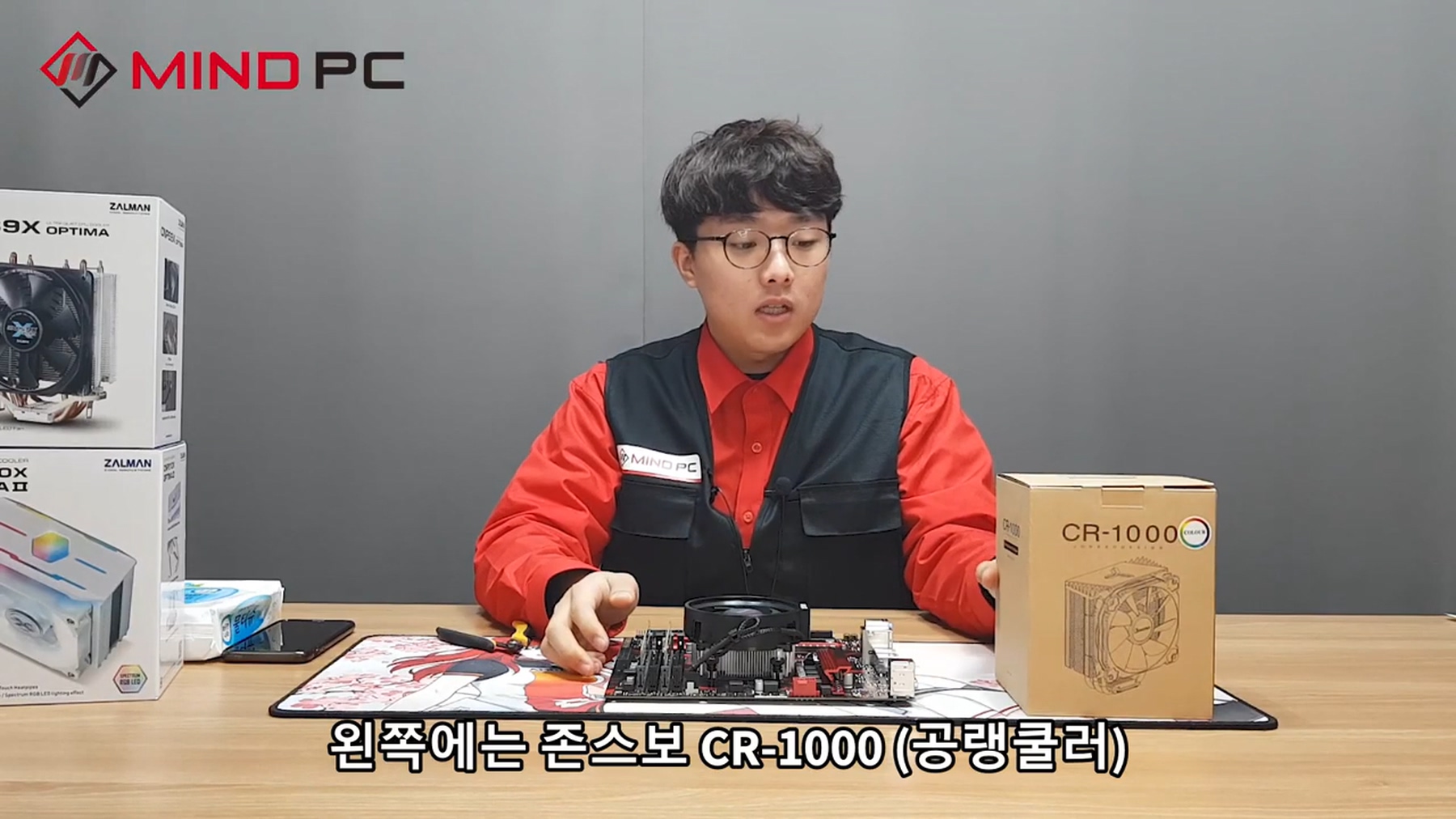

사진 오른쪽에 보이는 제품이 오늘 설치 진행할 존스보 CR-1000 제품입니다.
존스보 CR-1000는 저렴하면서 굉장히 준수한 성능을 보이고 있고, LED 효과까지 있는 제품입니다.
(쿨러를 별도로 구매하신 분들은 이렇게 미 개봉 새 제품 상태로 받으시게 됩니다.)
자, 그럼 조립 시작해볼까요?
1. 메모리, 기본 쿨러 분리

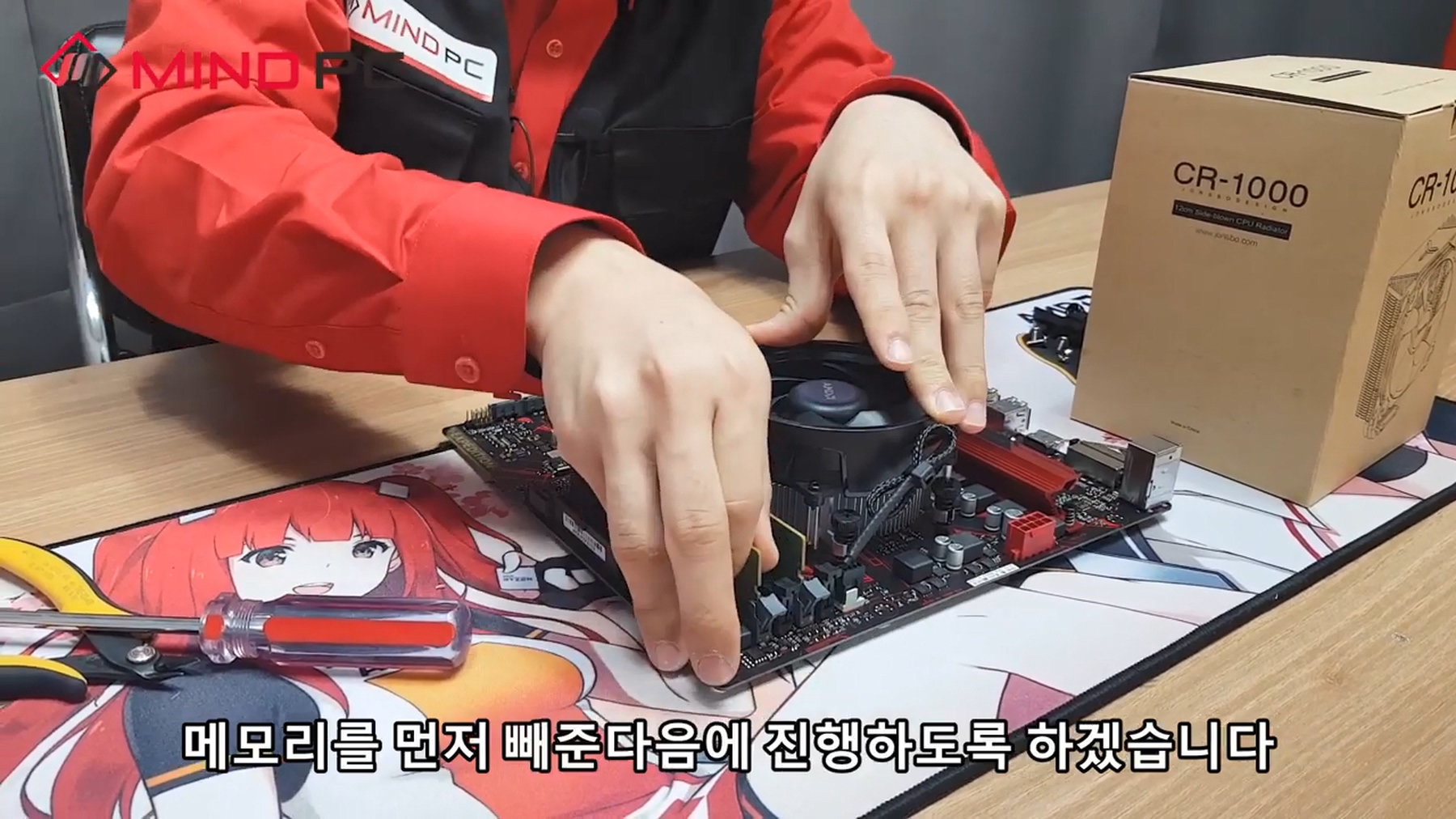

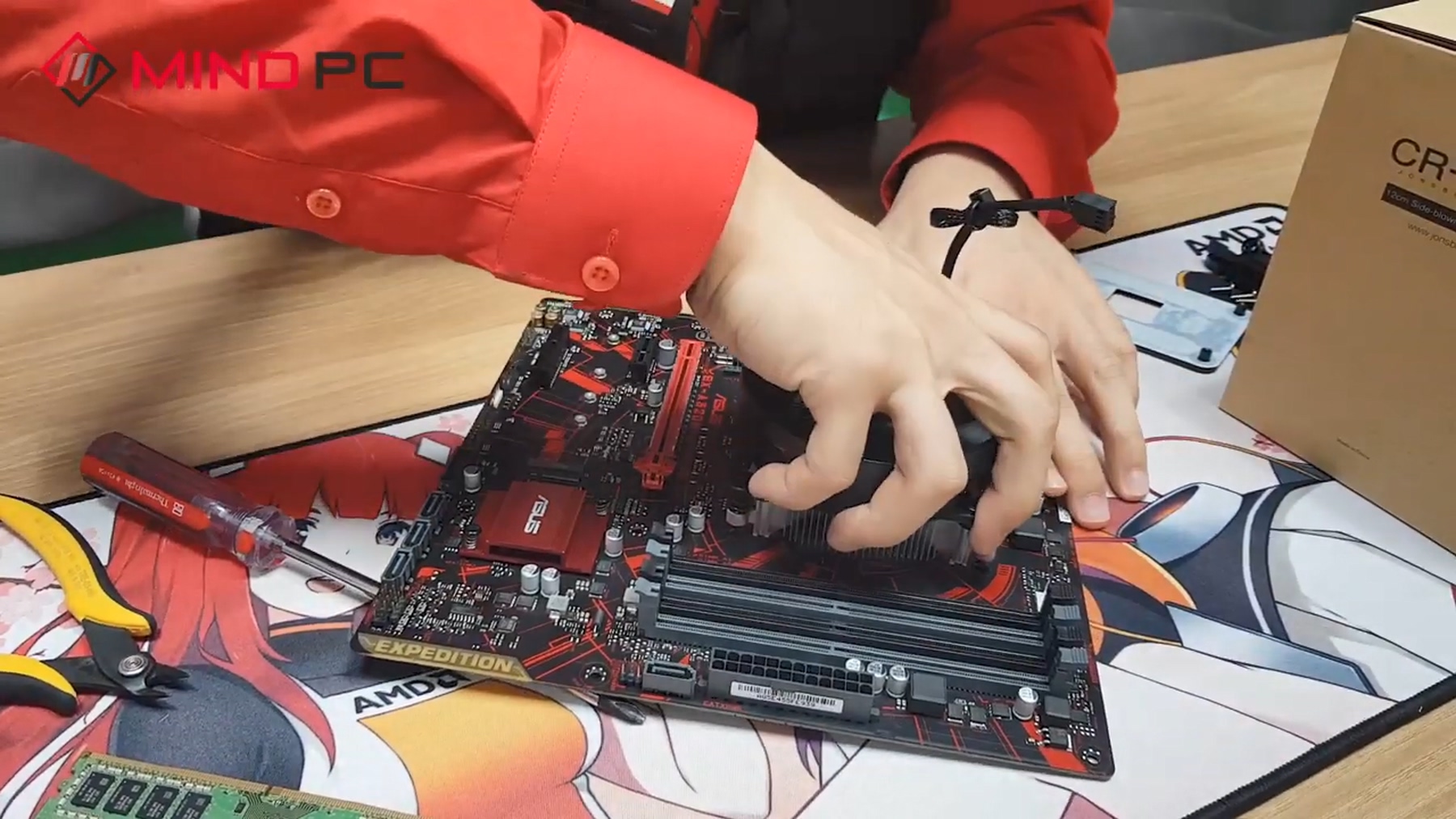

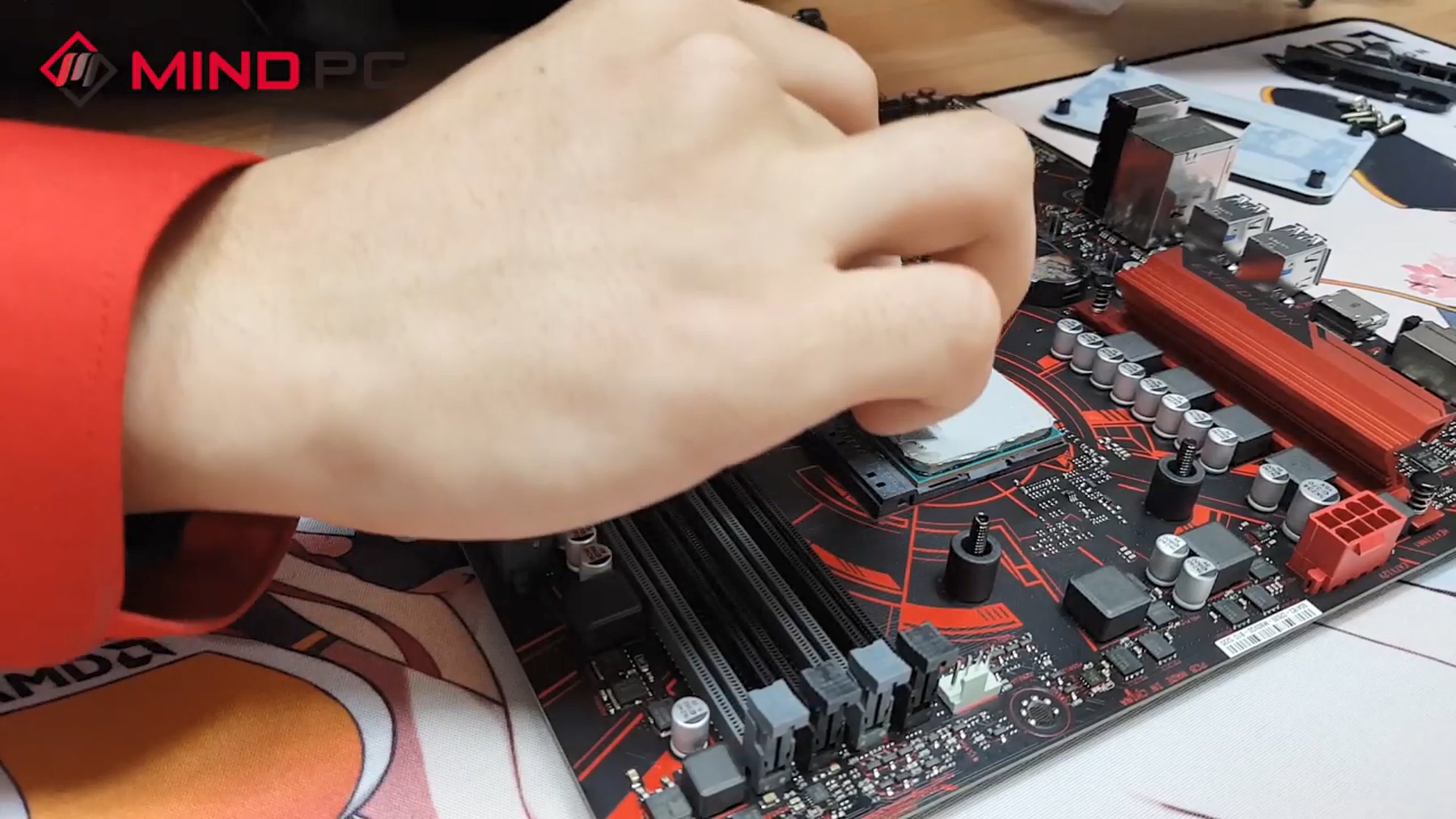

조립 중 메모리가 다칠 염려가 있으므로, 메모리를 메인보드에서 빼줍니다.
메모리를 모두 분리해주셨다면, 이제는 AMD 기본 쿨러를 빼주셔야 합니다.

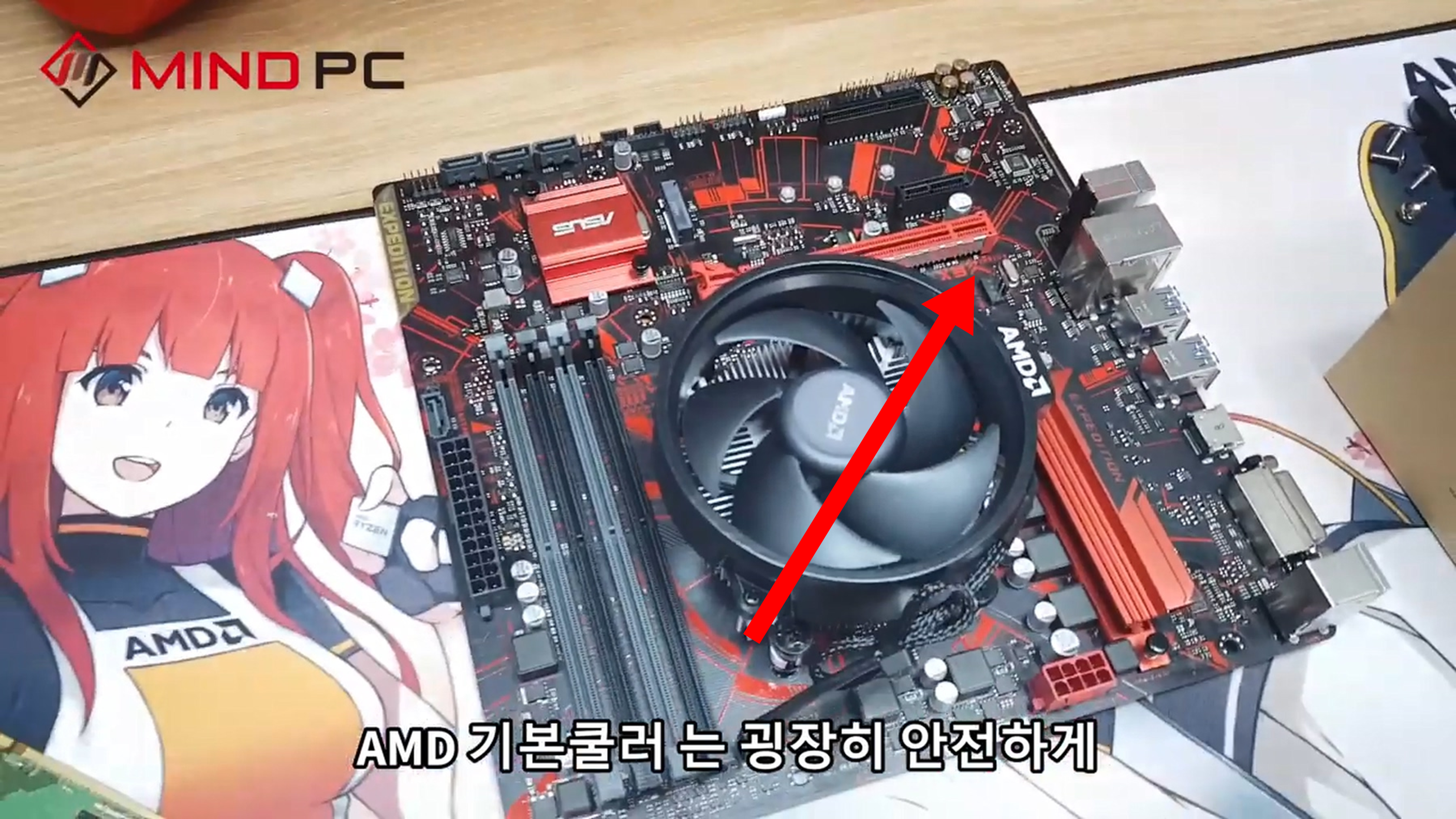

AMD 기본 쿨러는 안전하게 고정될 수 있도록 네 개의 나사로 장착할 수 있게 설계되어있고, 굉장히 강한 장력으로 설치되어 있습니다.
따라서 이렇게 고정된 나사 4개를 ‘대각선 방향’으로 풀어주셔야 원활하게 분리가 가능합니다.
아래쪽 나사를 풀었다면 대각선 위쪽의 나사를 푸는 방식으로 진행해주세요.
나사를 다 풀었다면 쿨러를 빼내야겠죠? 우선 메인보드와 쿨러가 연결된 핀을 빼주세요.
쿨러선을 빼셨다면 쿨러를 cpu와 분리해주시면 됩니다.
그런데 이때 쿨러가 잘 안 빠진다고 무조건 힘을 많이 주어 잡아당기면 cpu가 망가질 수 있으니 조심해서 살살 빼주셔야 합니다.
반드시, 쿨러를 좌우로 흔들어서 뽑아주세요. (그렇지 않으면 CPU도 같이 뽑힐 수 있습니다)

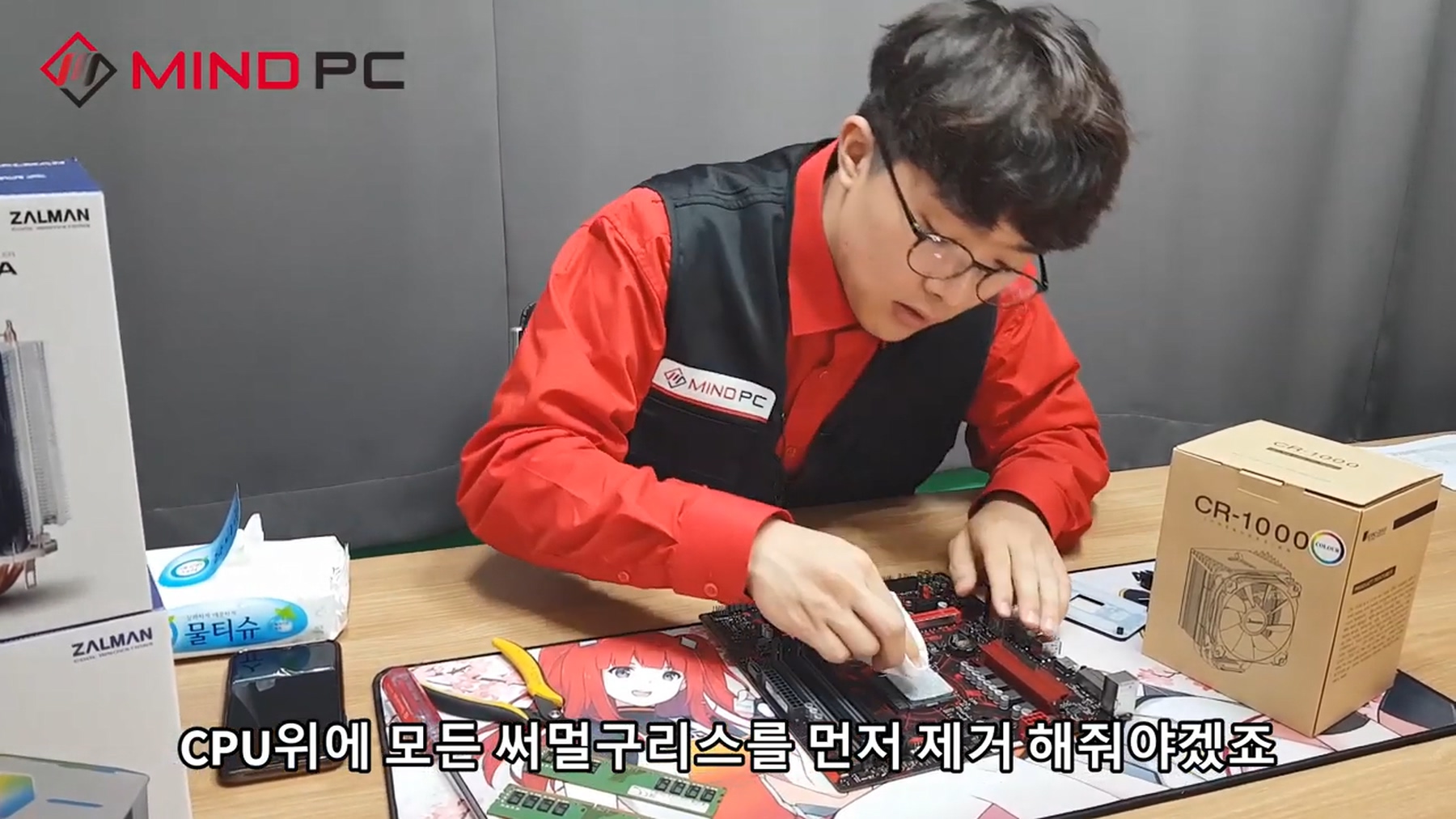

쿨러를 빼내셨다면, 물티슈 등으로 CPU 위에 묻은 서멀구리스를 닦아냅니다.
2. 브라켓 연결하기

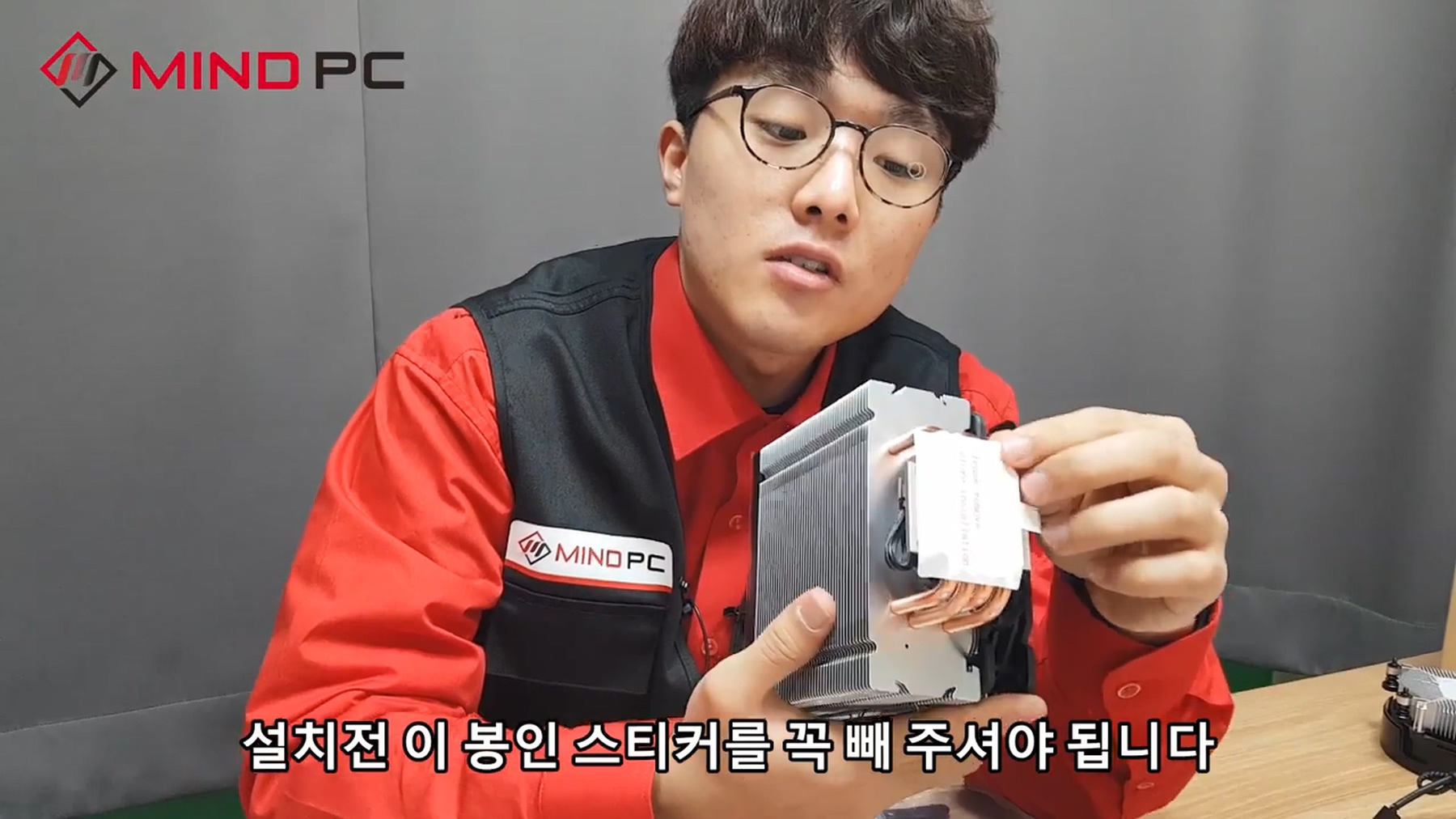

(설치 전, 쿨러 위에 붙은 봉인 스티커를 꼭 떼 주세요!)
이제 쿨러를 고정해줄 브라켓을 메인보드와 연결해야 합니다.
그런데 제품을 포장을 열어보시면, 부품이 많아서 당황하실 거예요.

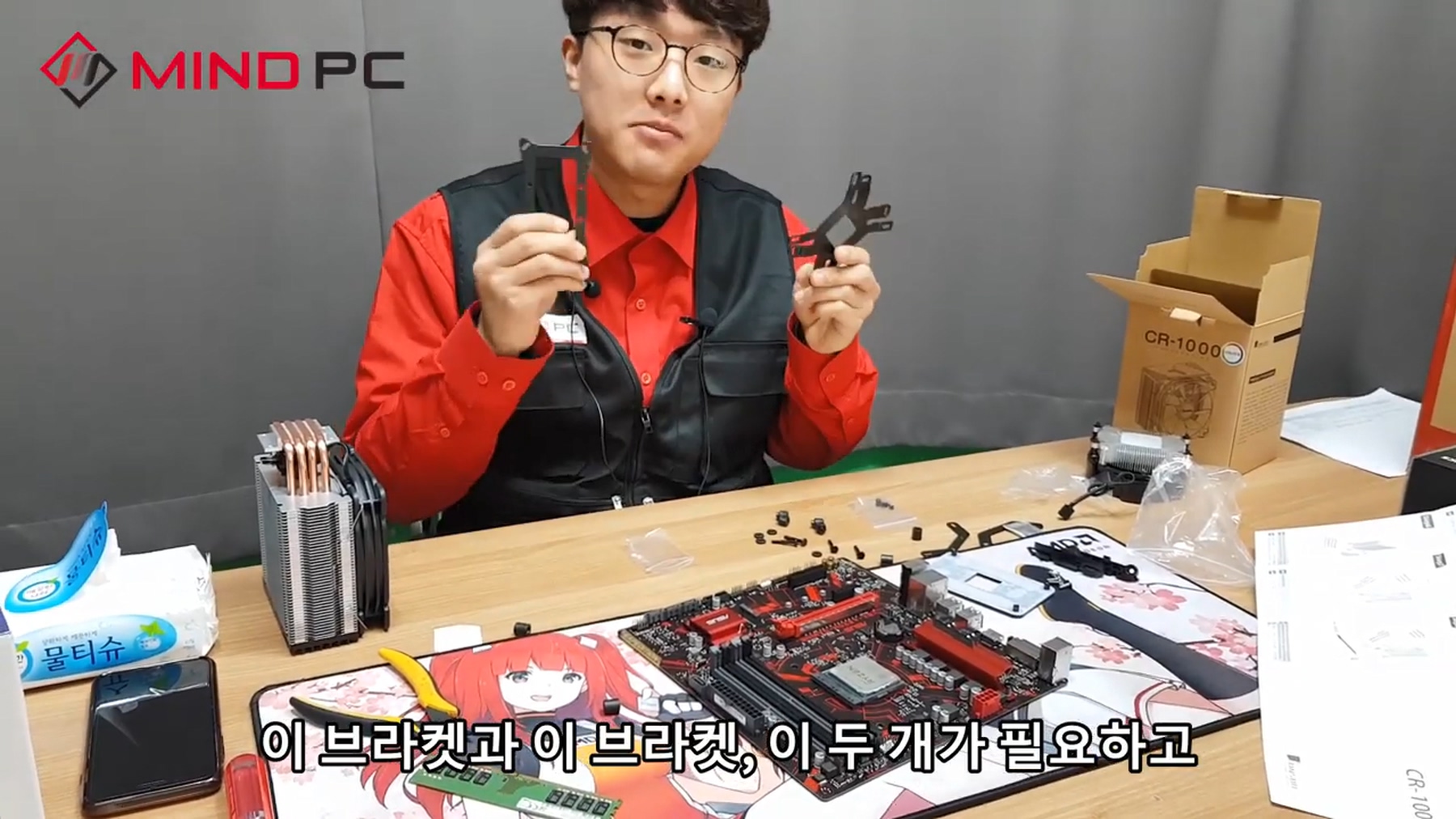

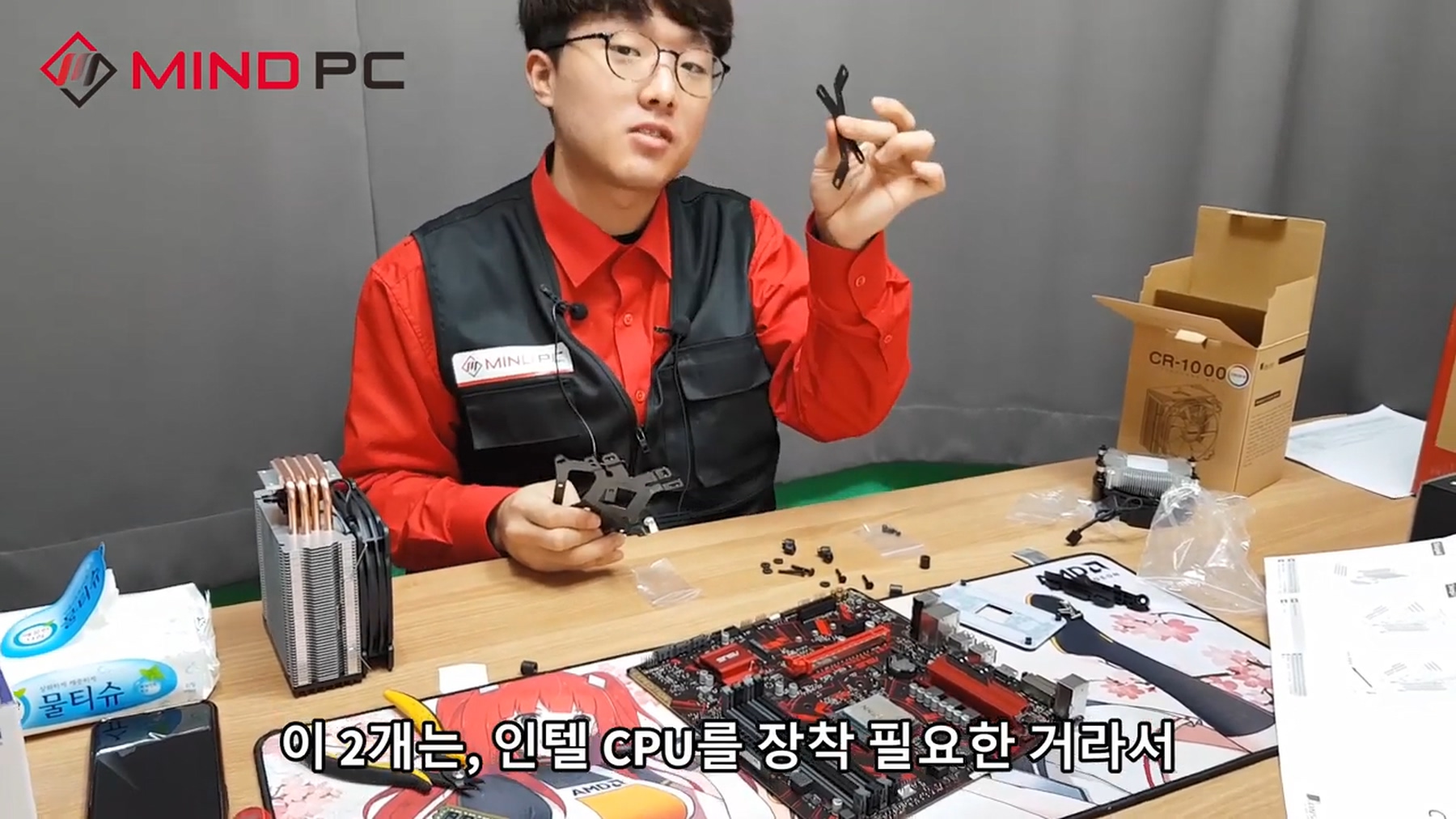

사용할 브라켓은 왼쪽 사진에 보이시는 두 개가 필요하고, 오른쪽 사진에 보이시는 브라켓은 인텔 cpu에 쿨러를 장착할 때 필요한 거라서 사용하실 필요 없습니다.
우선 x자 모양의 브라켓을 메인보드 뒤편에 장착해주기 위해 나사를 연결해야 합니다.

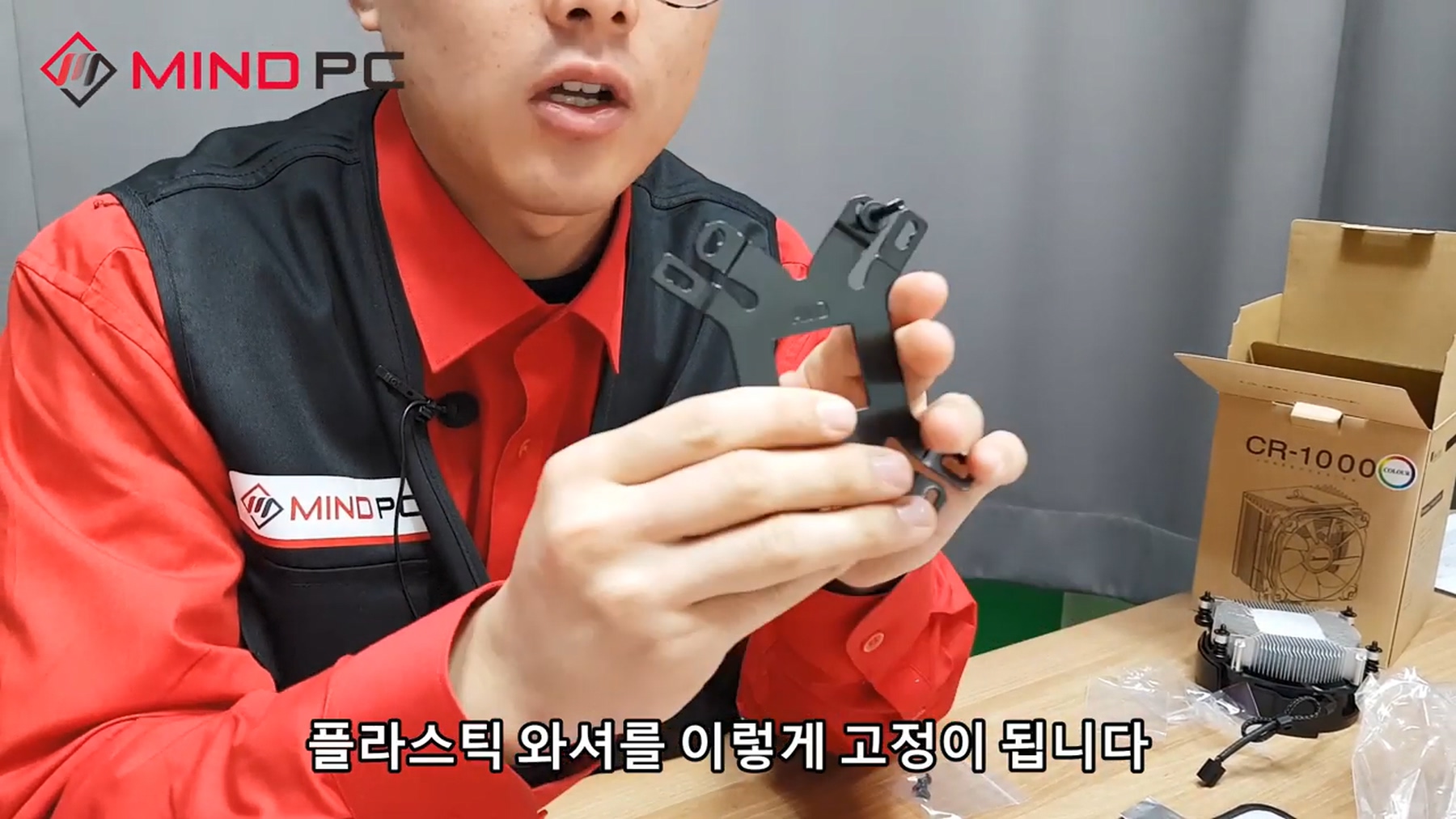

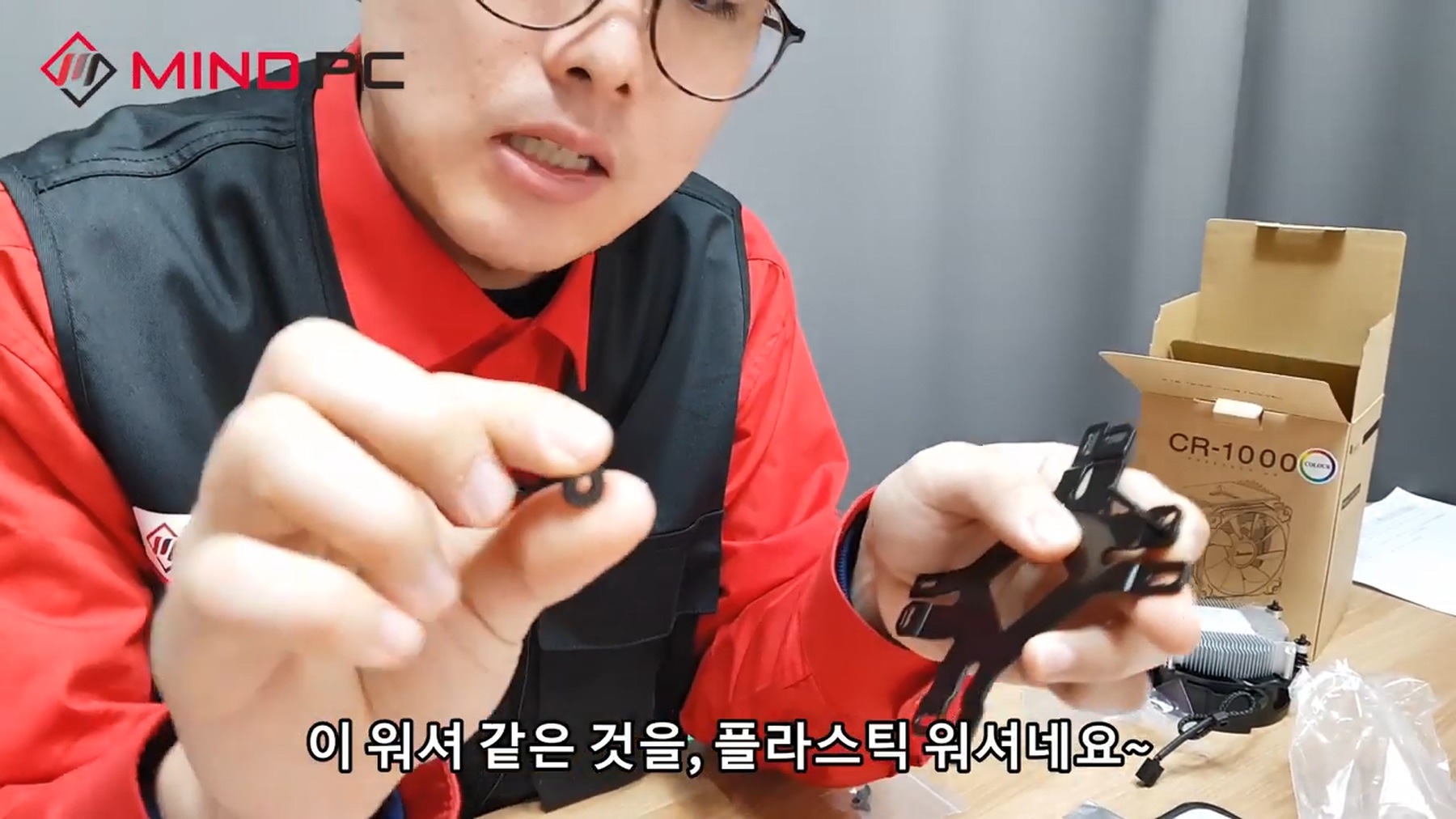

부품 중에 기다란 나사가 있으실 거예요. 나사는 브라켓 구멍에 맞게 설계되어 있어서, 구멍에 맞게 나사를 연결해주시면 됩니다. 그리고 플라스틱 워셔를 나사에 끼우시면 나사가 사진처럼 고정이 됩니다.

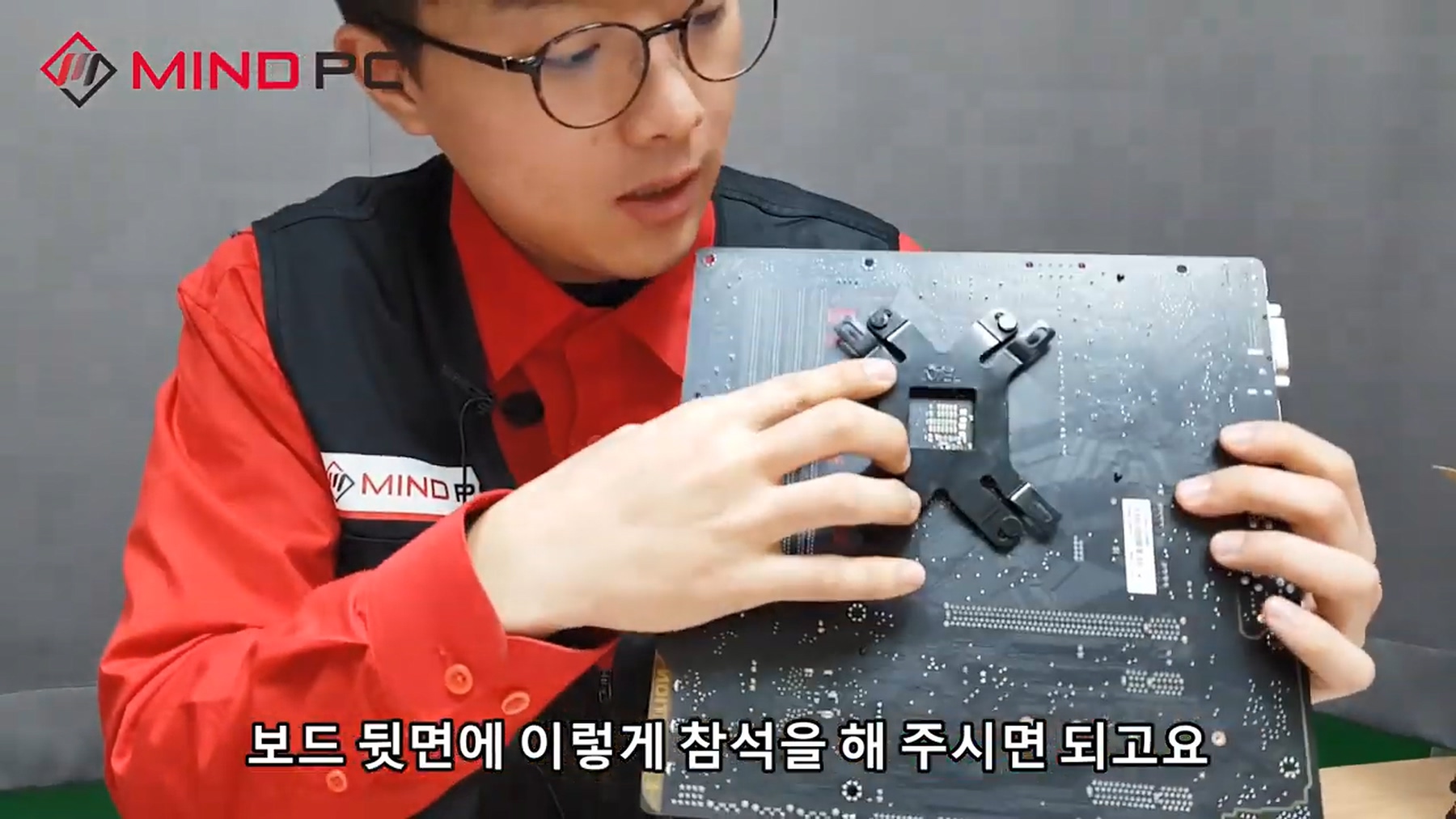

브라켓에 모든 나사를 장착했다면, 보드 뒷면에 브라켓을 장착해줍니다.
브라켓의 AMD 문구가 안쪽으로 들어가게끔 설치해주어야 합니다. (장착되면 인텔 문구가 밖으로 보여야 합니다.)
메인보드를 다시 뒤집어볼까요? 브라켓에 연결된 네 개의 나사가 보이시죠?

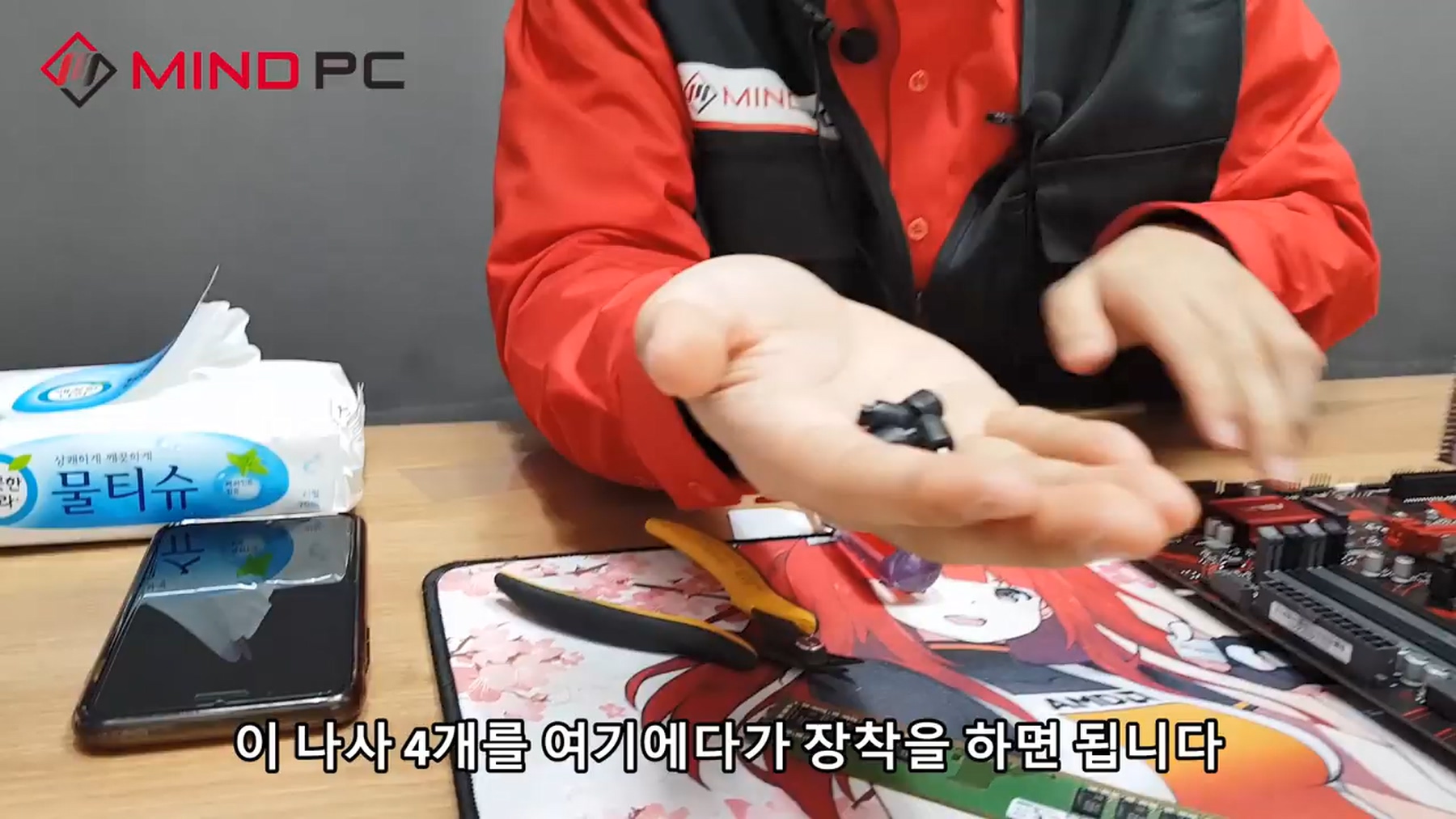

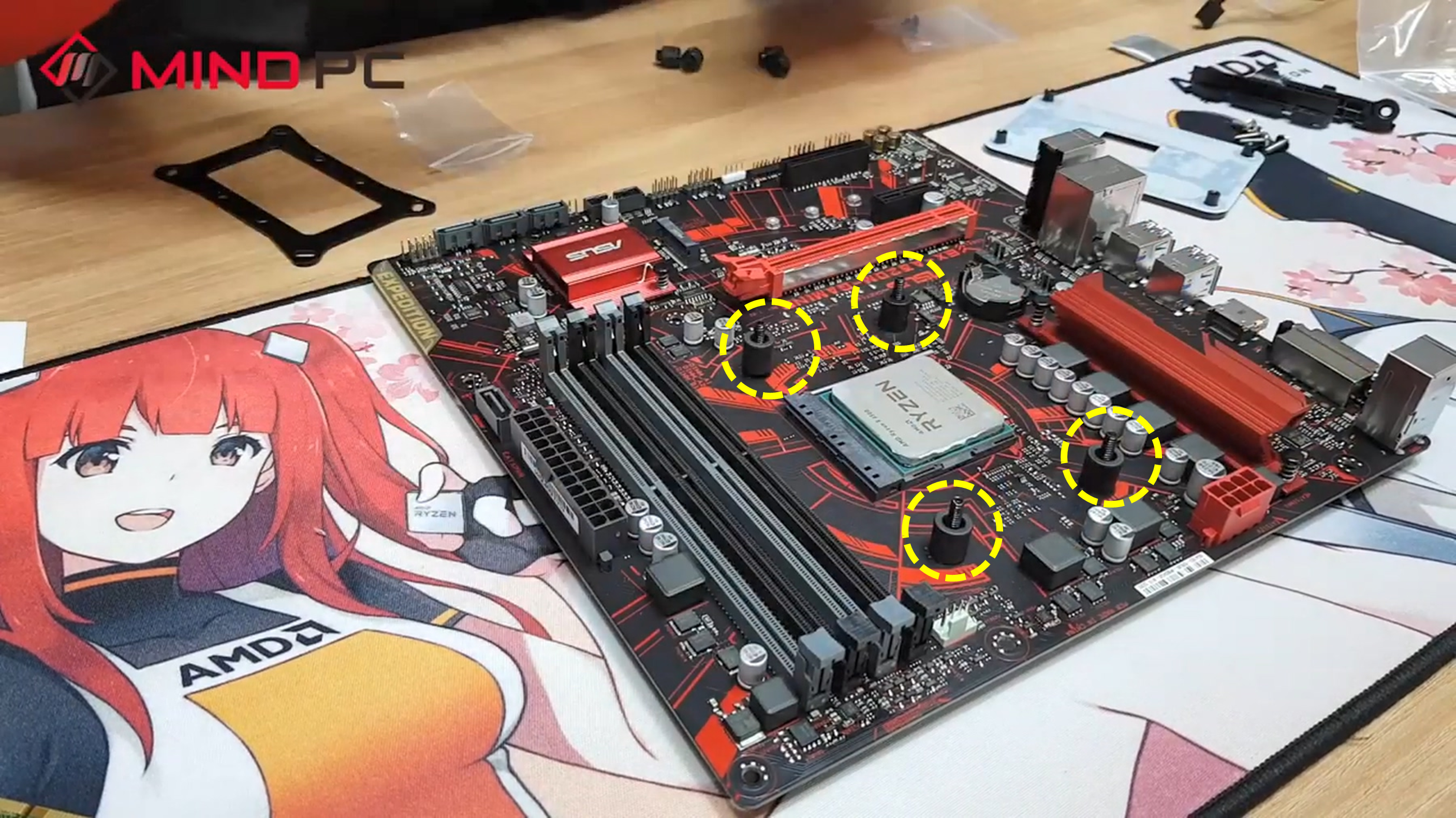

그 나사에 동그란 플라스틱 (스탠드오프 같이 생긴) 4개를 전부 장착해주세요.

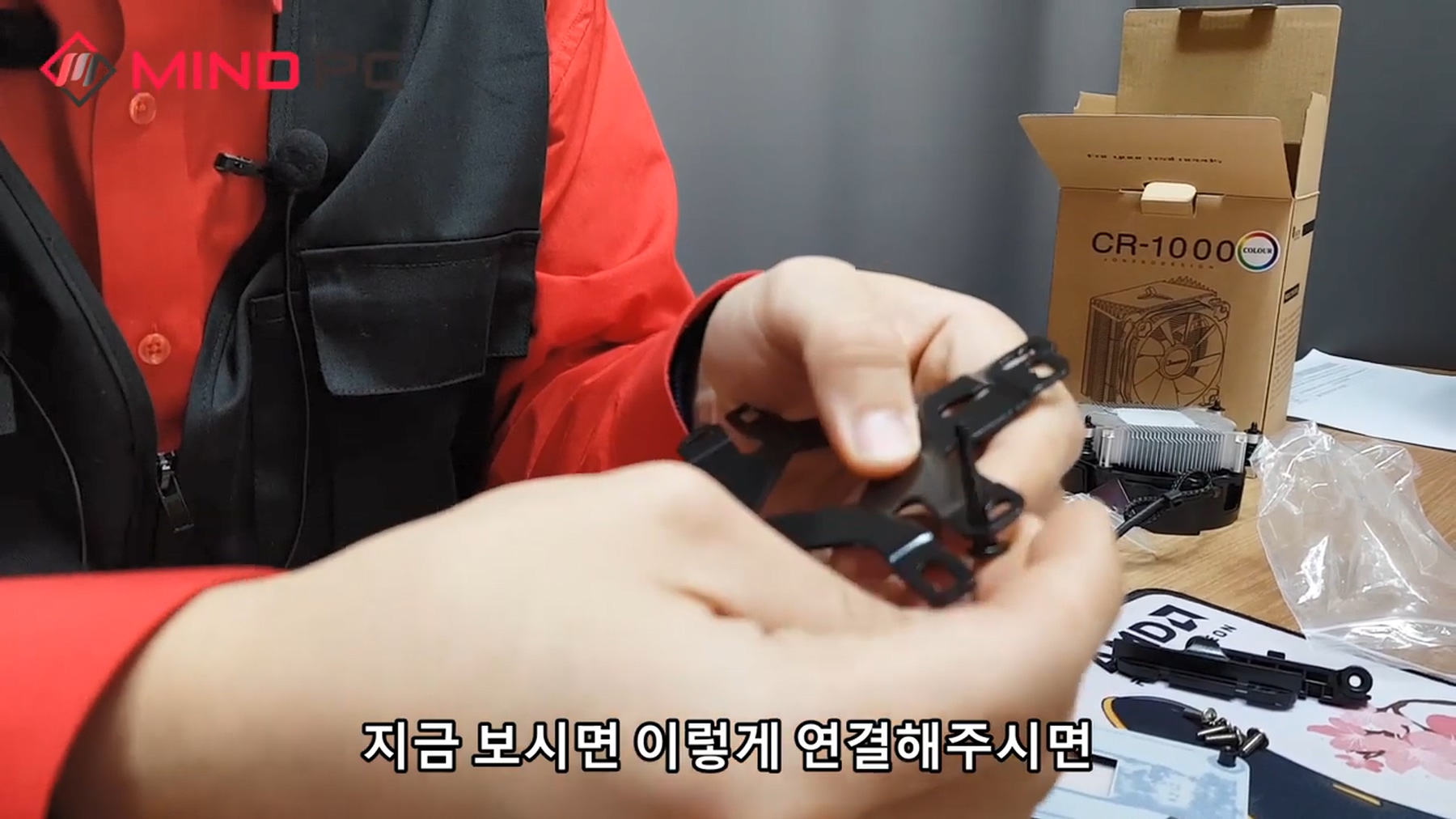

이제 두 번째 브라켓을 장착해줘야 합니다.
이 브라켓은 메인보드가 아니라 쿨러에 먼저 장착해볼게요.
쿨러를 보시면, 나사를 연결할 수 있도록 구멍이 네 개 나있는 것이 보이실 겁니다.

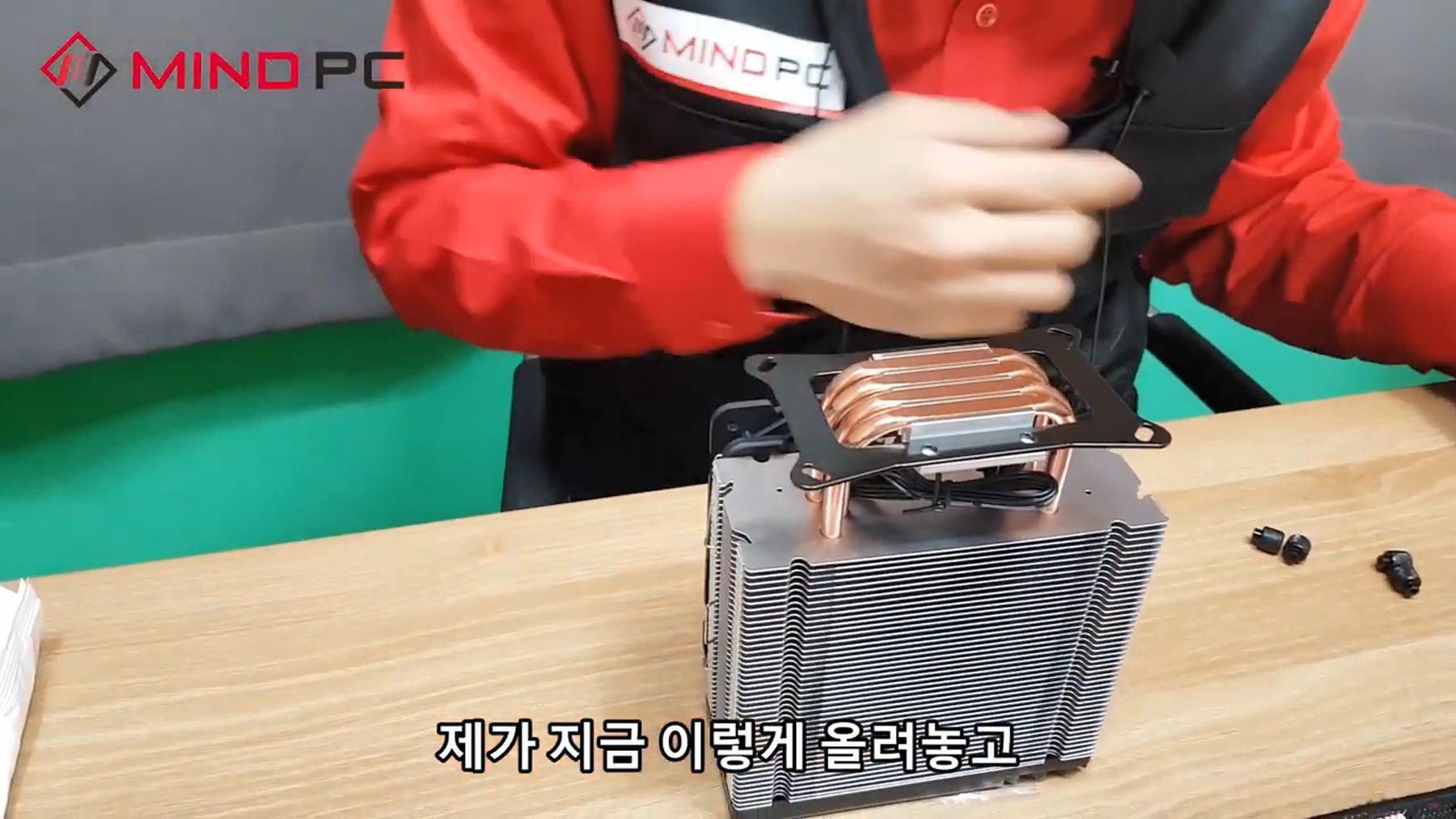

구멍에 맞에 브라켓을 올려놓아주세요.

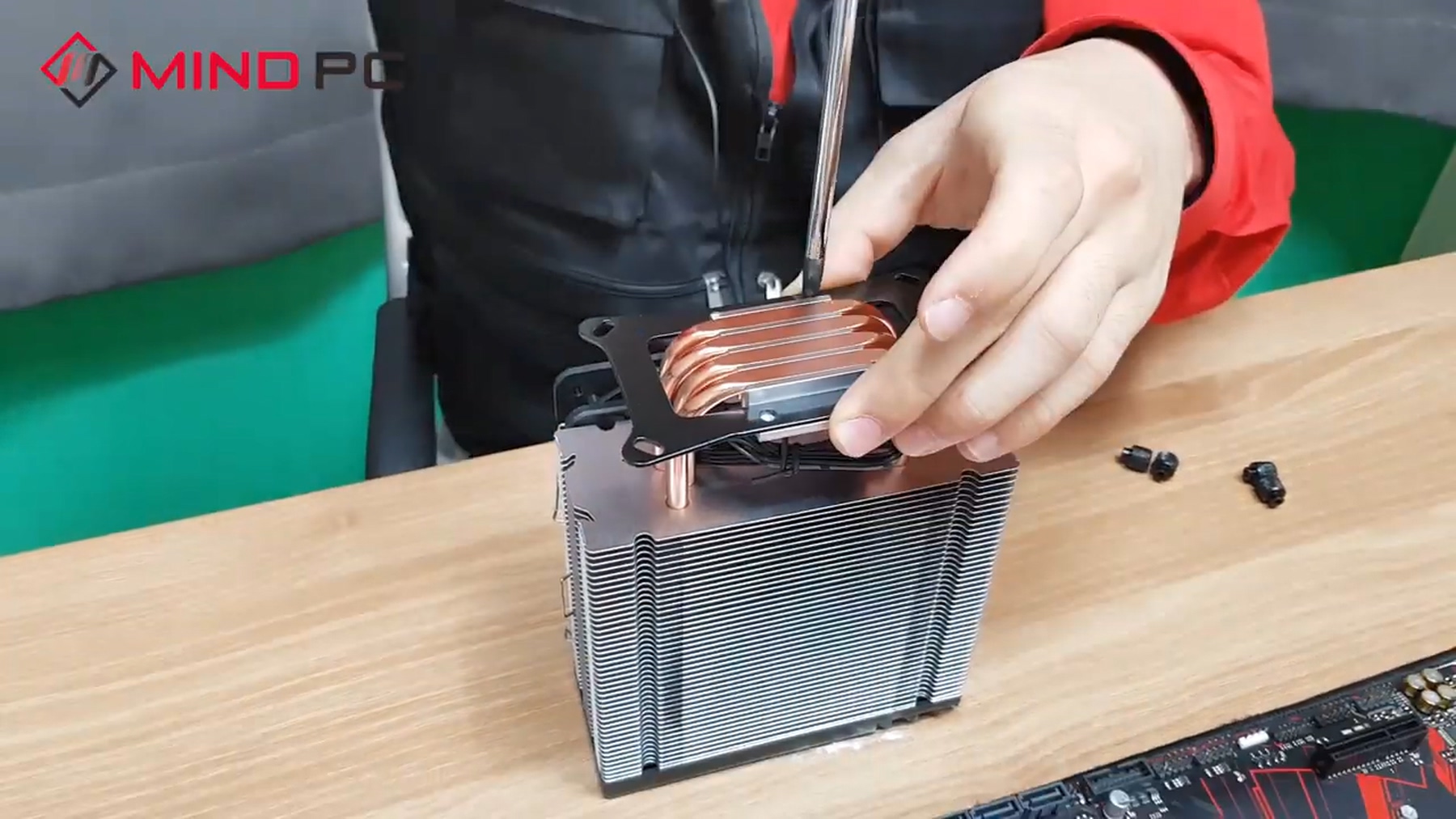

그리고 동봉된 나사 네 개로 브라켓을 쿨러와 연결해주세요.
3. 서멀구리스 도포
브라켓 연결이 끝났으면 쿨러와 cpu를 연결해줘야겠죠?
하지만 그 전에 한 가지 작업이 남았습니다.
바로 서멀구리스를 도포하는 건데요, 서멀구리스는 cpu와 쿨러 사이의 빈 틈이 없도록 완벽 밀착시켜주는 물질이라고 보시면 됩니다.

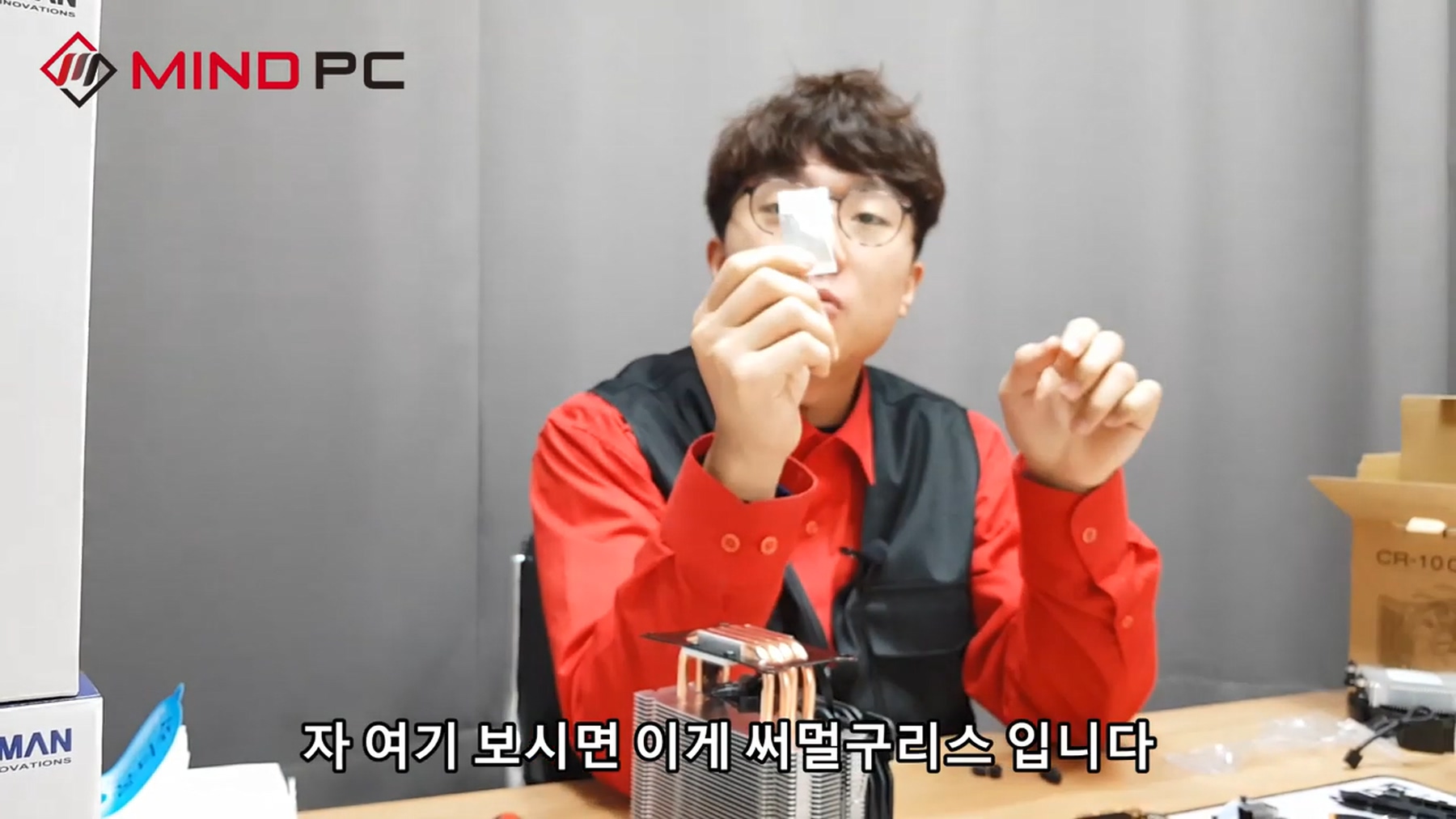

사진에 보이는 게 기본 제공되는 서멀구리스입니다. 이 서멀구리스를 cpu 위에 발라줘야 합니다.
(기본 제공되는 서멀구리스를 사용하셔도 되고, 더 좋은 서멀구리스 제품이 있다면 사용하셔도 됩니다.)

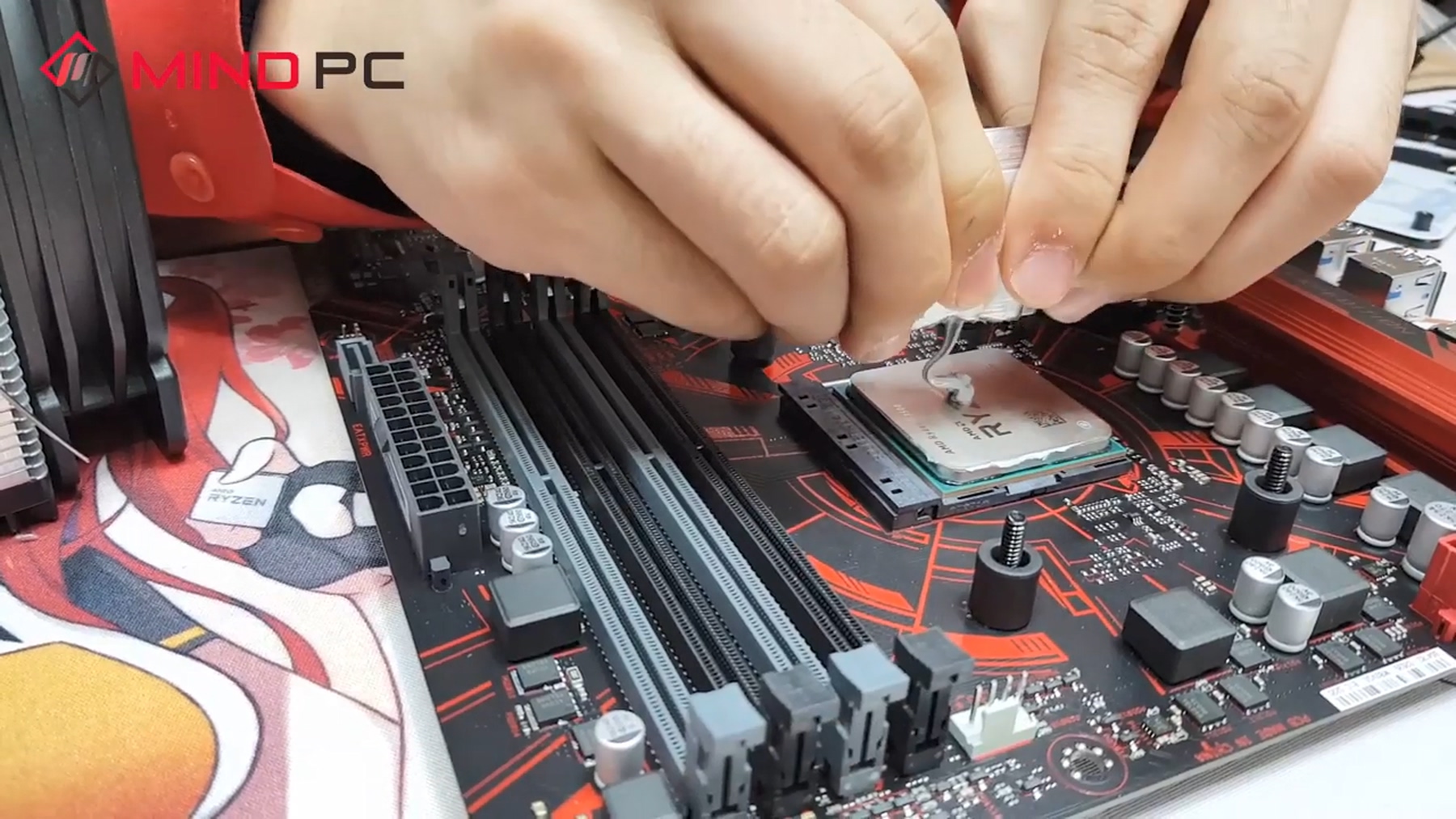

서멀구리스를 이런 식으로 cpu 중앙에 뿌려주세요.
서멀구리스를 cpu 중앙에 뿌렸다면 이 상태에서 바로 쿨러제품을 장착해도 되고, (쿨러를 부착하면서 압축되어 결국엔 펴지기 때문이죠~) 원하는 분들은 사진 오른쪽처럼 서멀구리스를 펴발라주셔도 됩니다.
4. 쿨러 장착하기
서멀구리스까지 발랐다면 쿨러를 장착하는 일만 남았습니다.

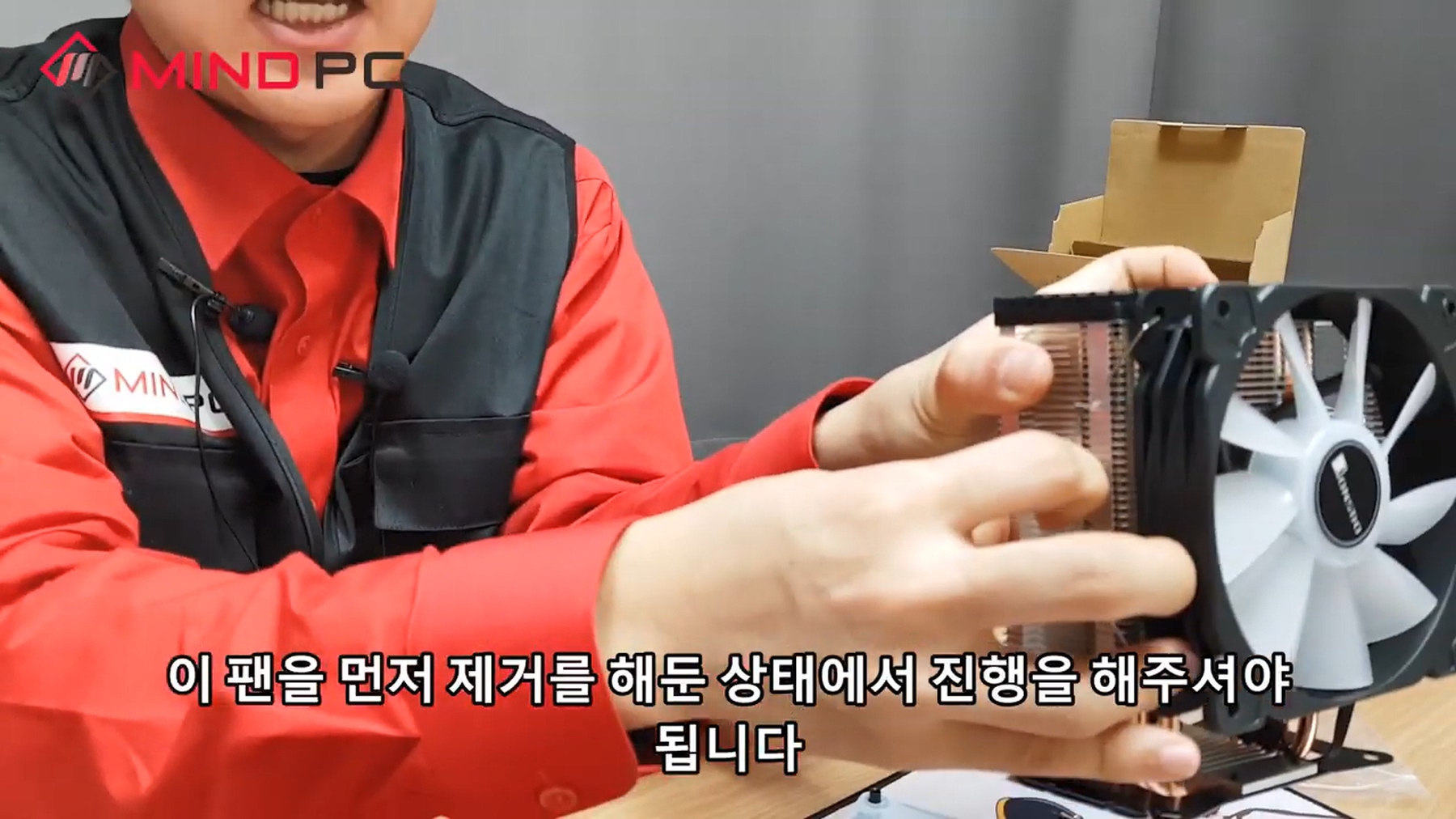

쿨러를 장착할 때는 우선 쿨러에 붙은 팬을 분리한 뒤 진행해야 합니다.

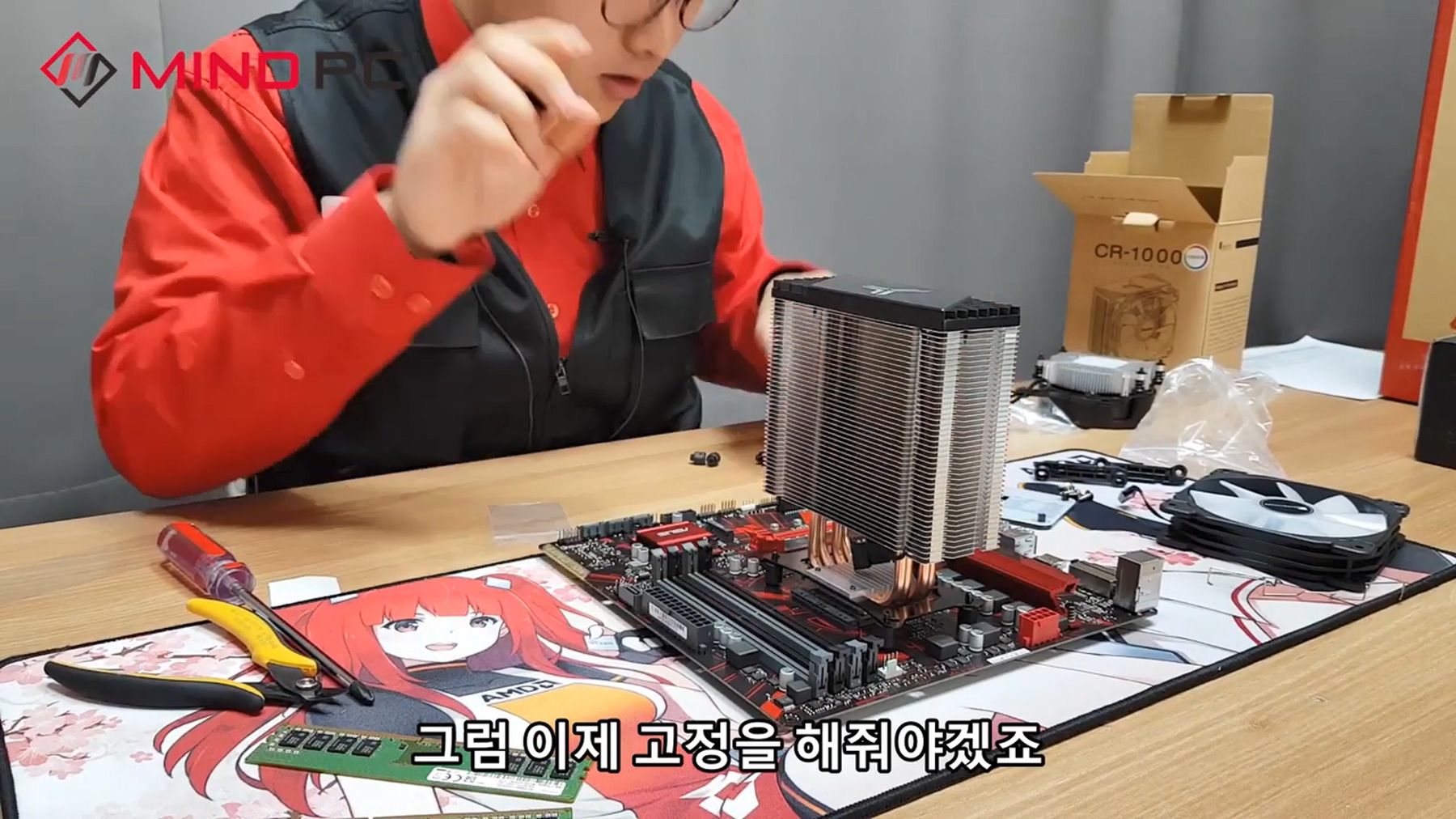

팬을 제거한 상태로 cpu 위에 쿨러를 올려주세요.

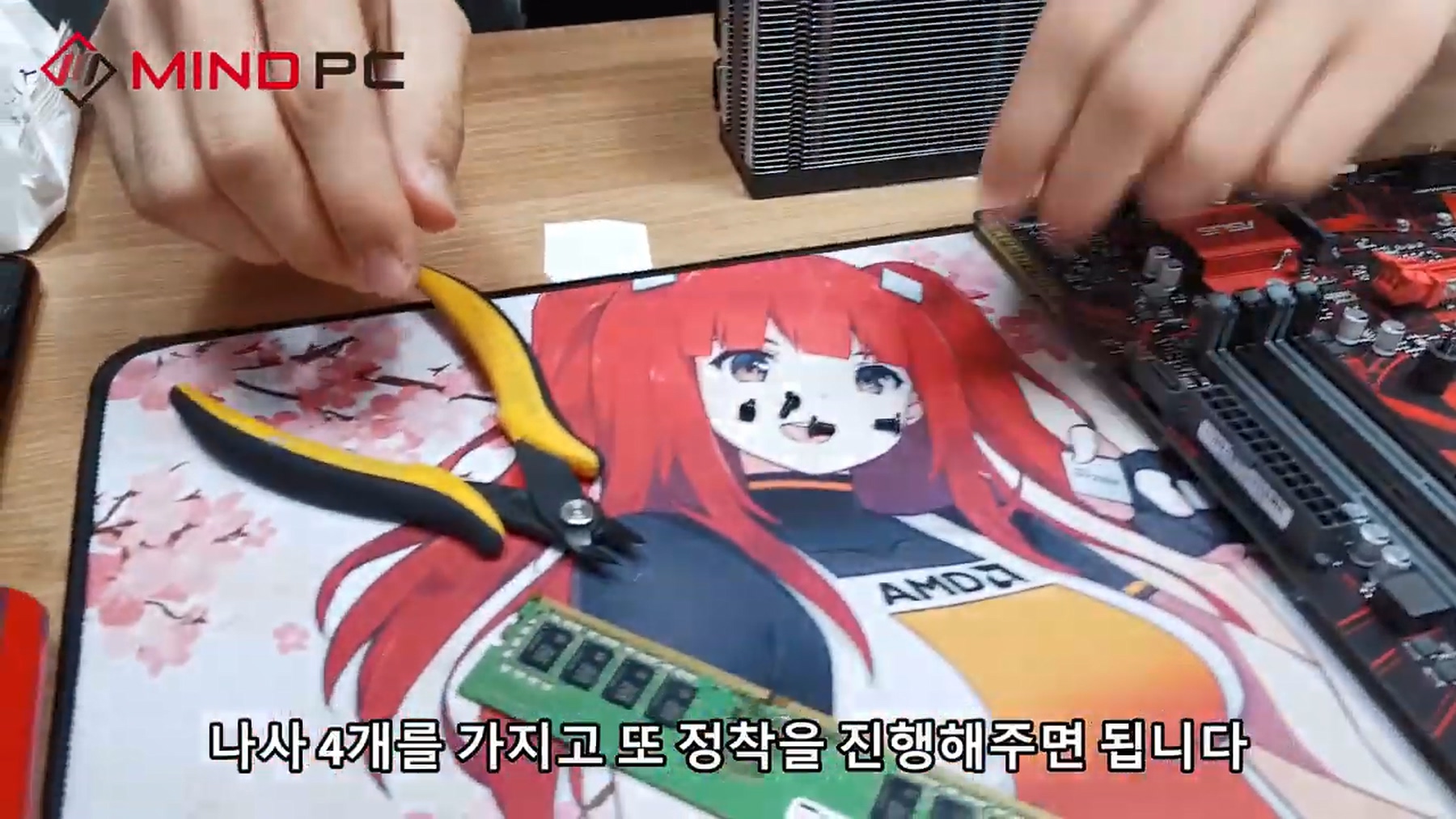

그런 후 남은 4개의 나사로 쿨러를 메인보드에 고정시켜야 합니다.
기본 쿨러 제거할 때 나사를 대각선 방향으로 풀었던 것 기억나시죠? 이 나사도 ‘대각선 방향’으로 조여주세요!
(팁을 드리자면 나사를 조일 땐 한 번에 조이지 마시고, 첫 번째 나사를 절반 정도 조인 다음에 대각선 방향으로 나사를 조이는 식으로 진행해주세요.)
쿨러가 잘 장착이 되었다면, 분리해뒀던 팬을 다시 장착해줘야겠죠?

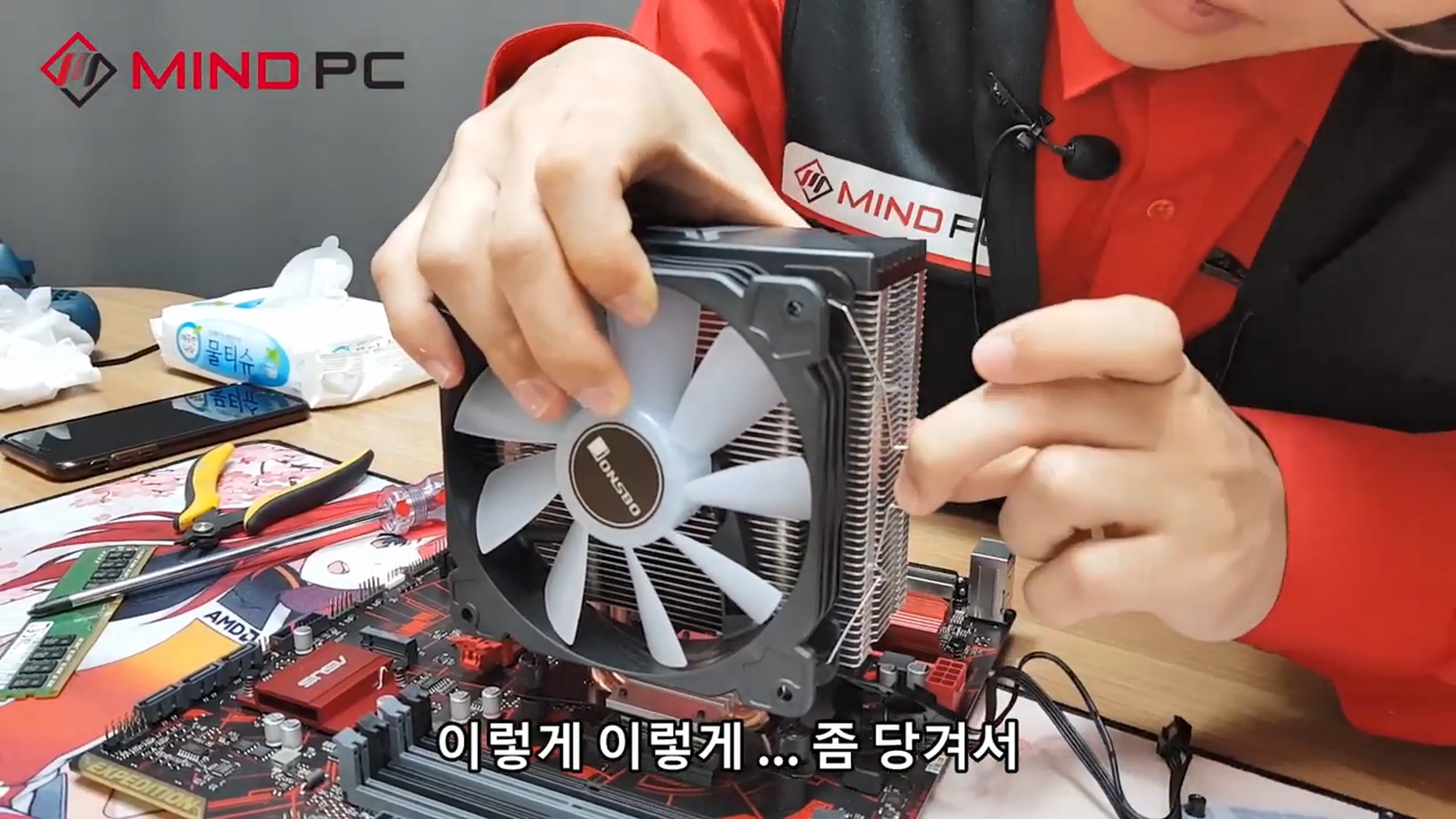

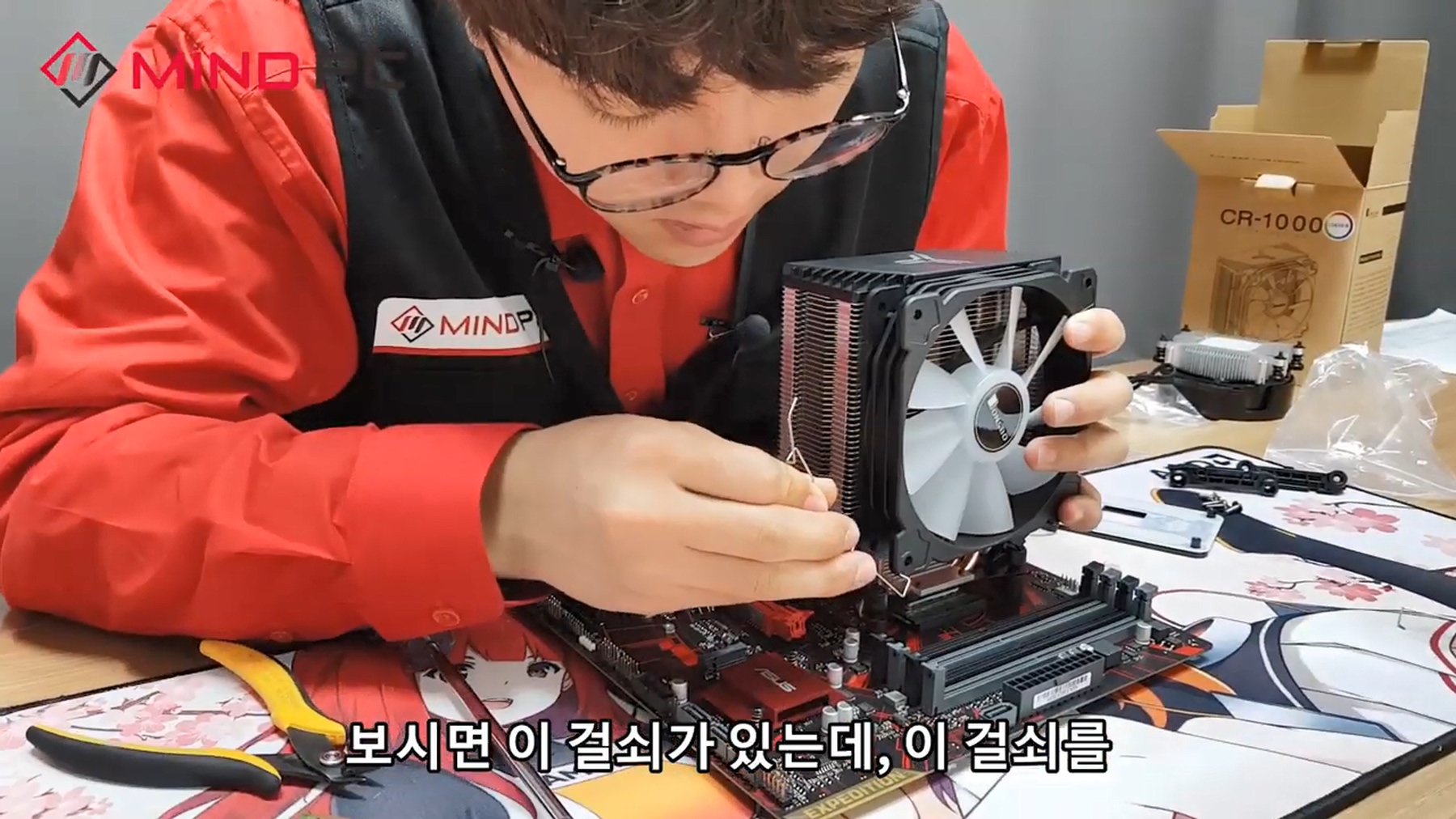

팬 양 쪽에 걸쇠를 걸어서 쿨러와 장착해주세요.

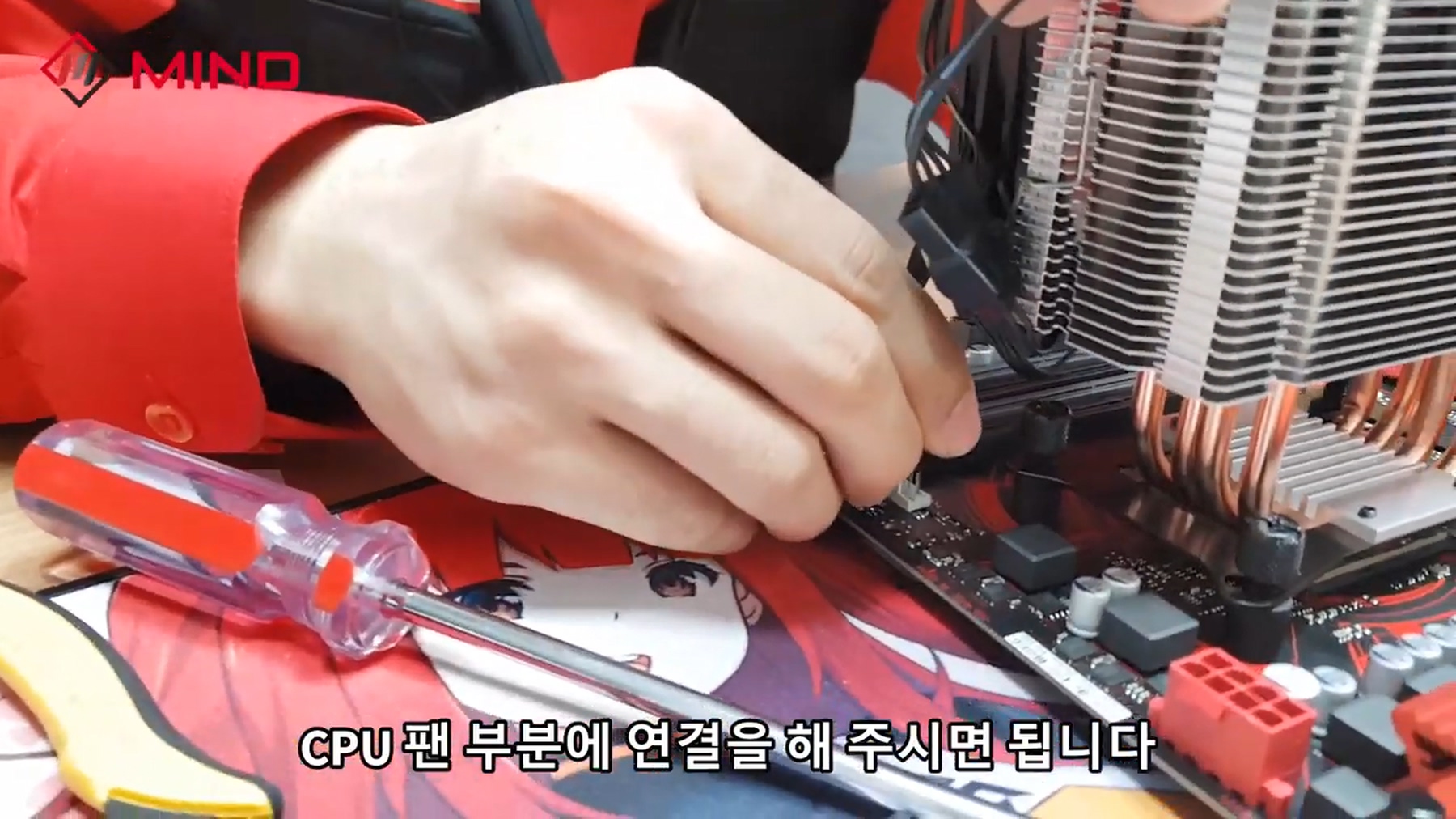

그리고 마지막으로, 쿨러 선을 메인보드의 cpu 팬 부분에 연결해주시면 됩니다.

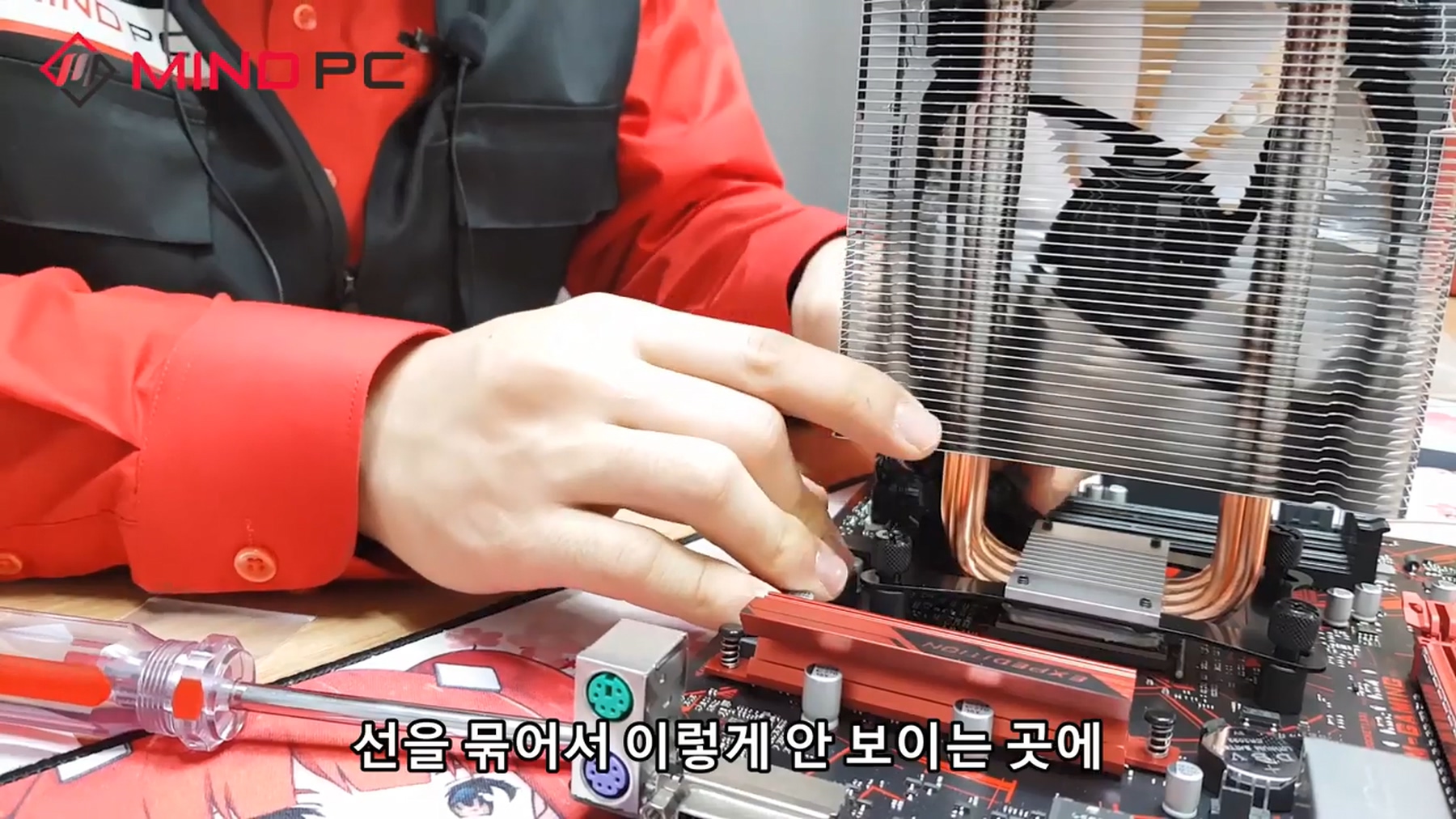

쿨러 선은 쿨러 안쪽으로 보이지 않게 넣어주셔도 되고,
케이블 타이가 있다면 케이블 타이로 연결해주셔도 깔끔하게 정리됩니다.

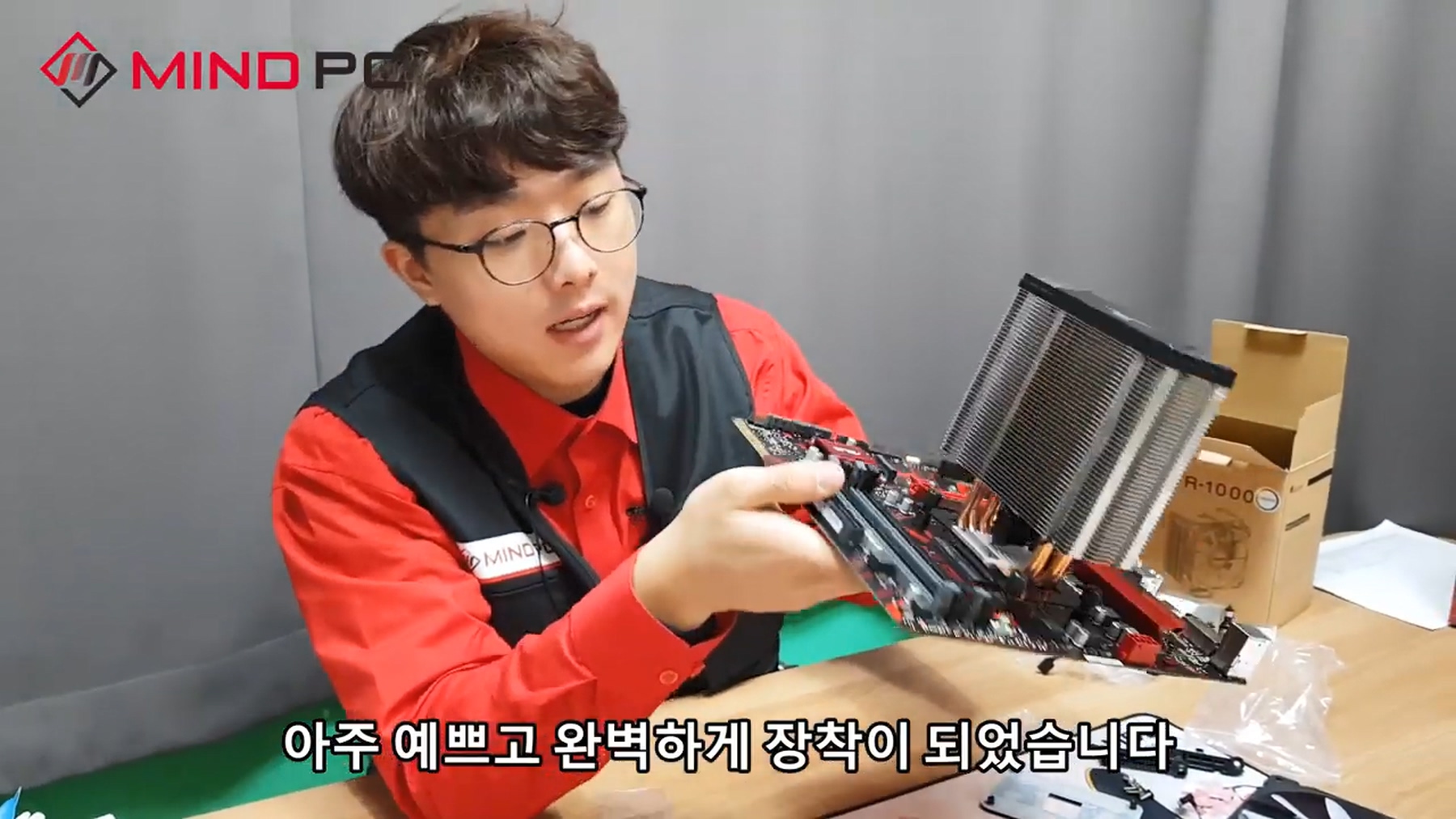

이렇게 공랭쿨러 존스보 CR-1000 제품의 설치가 끝났습니다!
공랭쿨러 설치하기, 많은 도움 되셨나요?
오늘 알려드린 원팁 잘 따라하셔서 안전하게 cpu 쿨러를 설치하시길 바라겠습니다.
