안녕하세요, 마인드피씨입니다.
마인드PC가 알려드리는 컴퓨터 꿀팁!
오늘의 마인드 원팁은 지난 시간에 이어 ‘공랭쿨러 설치법’에 대해 알려드리겠습니다.
지난번 마인드 원팁에서 (https://mindpc.tistory.com/33) 존스보 CR-1000 제품의 설치 방법에 대해 알려드렸는데요, 오늘은 잘만CNPS9X 옵티마 화이트 LED 제품 설치법에 대해 알려드리겠습니다.
AMD 공랭쿨러 설치방법 Part.1 존스보 CR-1000
안녕하세요, 마인드피씨입니다. 마인드PC가 알려드리는 컴퓨터 꿀팁! 오늘의 마인드 원팁은 ‘컴퓨터에 공랭쿨러 설치하는 방법’입니다. AMD 공랭쿨러는 조립 후 배송이 불가능합니다. 인텔 공랭쿨러에..
mindpc.tistory.com
이번에도 저희 원팁 따라하시면 어렵지 않게 공랭쿨러 설치하실 수 있으실 거예요. 그럼 공랭쿨러 설치하러 고고!
0. 준비하기
지난 시간과 동일하게 준비물은 드라이버, 메인보드, 쿨러입니다.
(원활한 설치를 위해서 메인보드는 미리 본체 케이스에서 분리해주세요!)
오늘 조립할 CNPS9X 제품은 현재 AMD 라이젠 3600이나 3500x를 구매하시는 분들게 가장 인기가 많은 상품입니다.
1. 메모리, 기본 쿨러 분리
본격적으로 쿨러를 설치하기에 앞서 메모리와 기본 쿨러를 분리해야 합니다.
조립 중 메모리가 다칠 염려가 있으므로, 메모리를 메인보드에서 빼줍니다.
메모리를 모두 분리해주셨다면, 이제는 AMD 기본 쿨러를 빼주셔야 합니다.

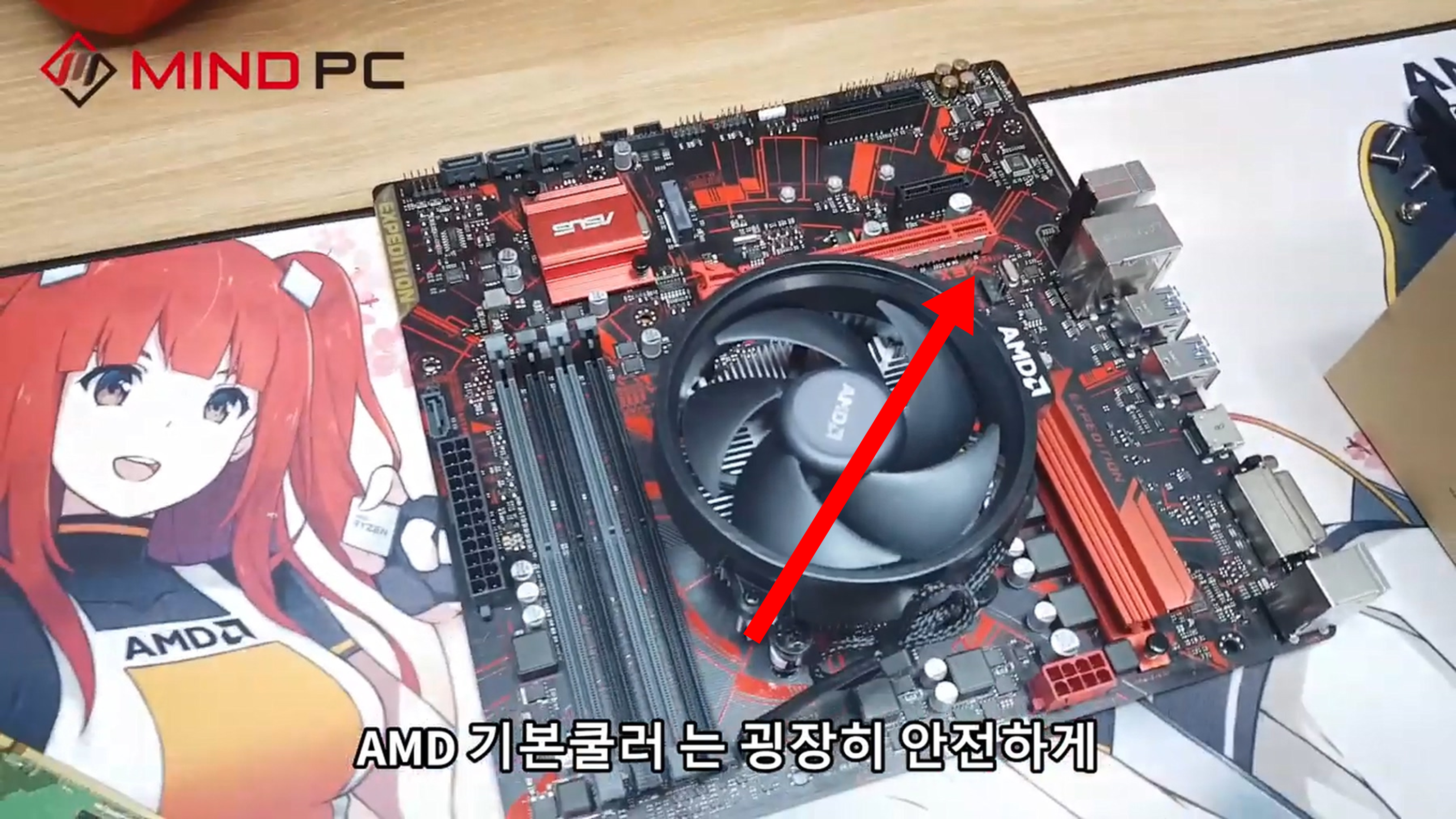

AMD 기본 쿨러는 안전하게 고정될 수 있도록 네 개의 나사로 장착할 수 있게 설계되어있고, 굉장히 강한 장력으로 설치되어 있습니다.
따라서 이렇게 고정된 나사 4개를 ‘대각선 방향’으로 풀어주셔야 원활하게 분리가 가능합니다.
아래쪽 나사를 풀었다면 대각선 위쪽의 나사를 푸는 방식으로 진행해주세요.
나사를 다 풀었다면 쿨러를 빼내야겠죠? 우선 메인보드와 쿨러가 연결된 핀을 빼주세요.
쿨러선을 빼셨다면 쿨러를 cpu와 분리해주시면 됩니다.
그런데 이때 쿨러가 잘 안 빠진다고 무조건 힘을 많이 주어 잡아당기면 cpu가 망가질 수 있으니 조심해서 살살 빼주셔야 합니다.

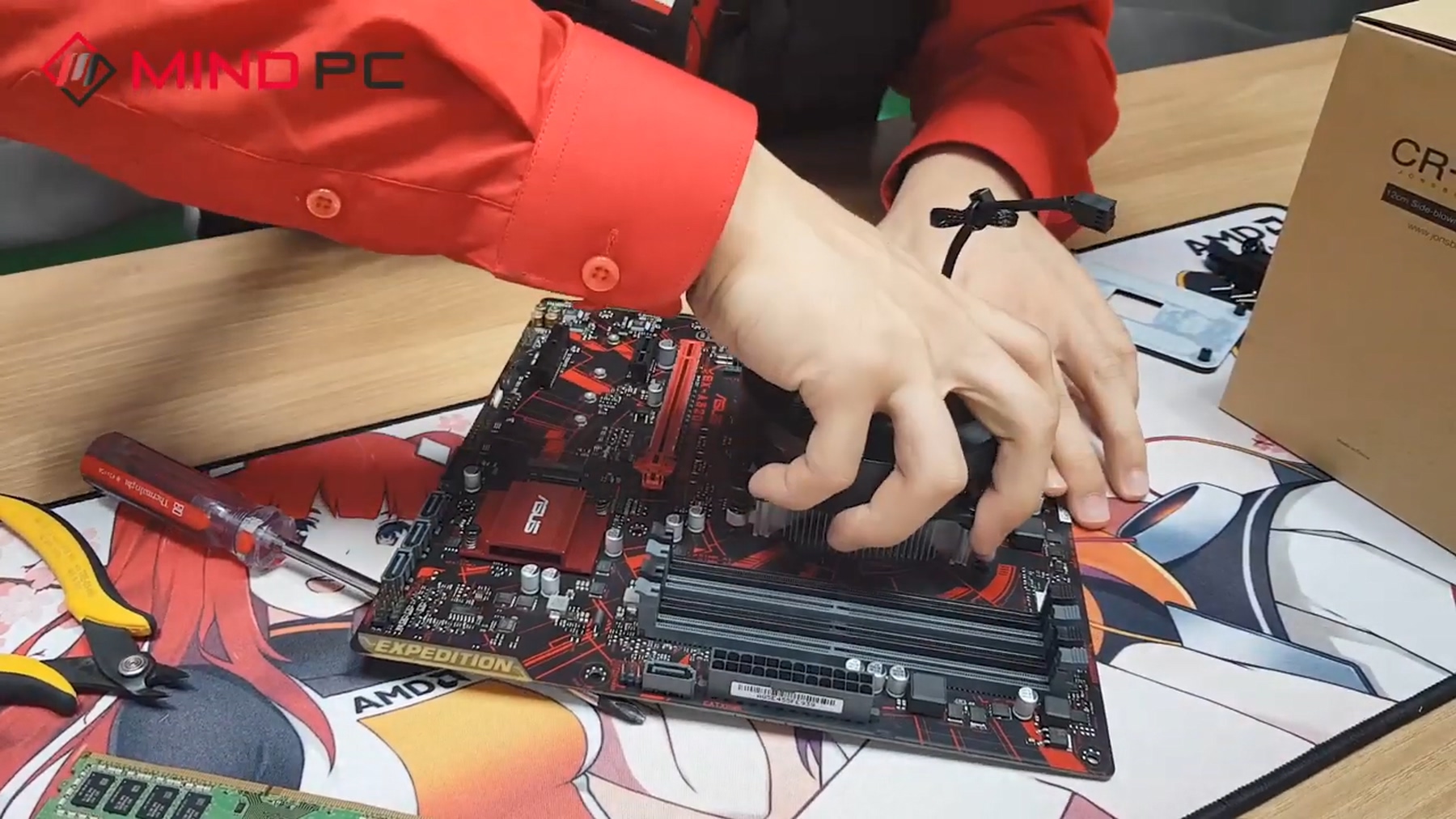

반드시, 쿨러를 좌우로 흔들어서 뽑아주세요. (그렇지 않으면 CPU도 같이 뽑힐 수 있습니다)
쿨러를 빼내셨다면, 물티슈 등으로 CPU 위에 묻은 서멀구리스를 닦아냅니다.
2. 브라켓 연결하기
(설치 전, 쿨러 위에 붙은 봉인 스티커를 꼭 떼 주세요!)

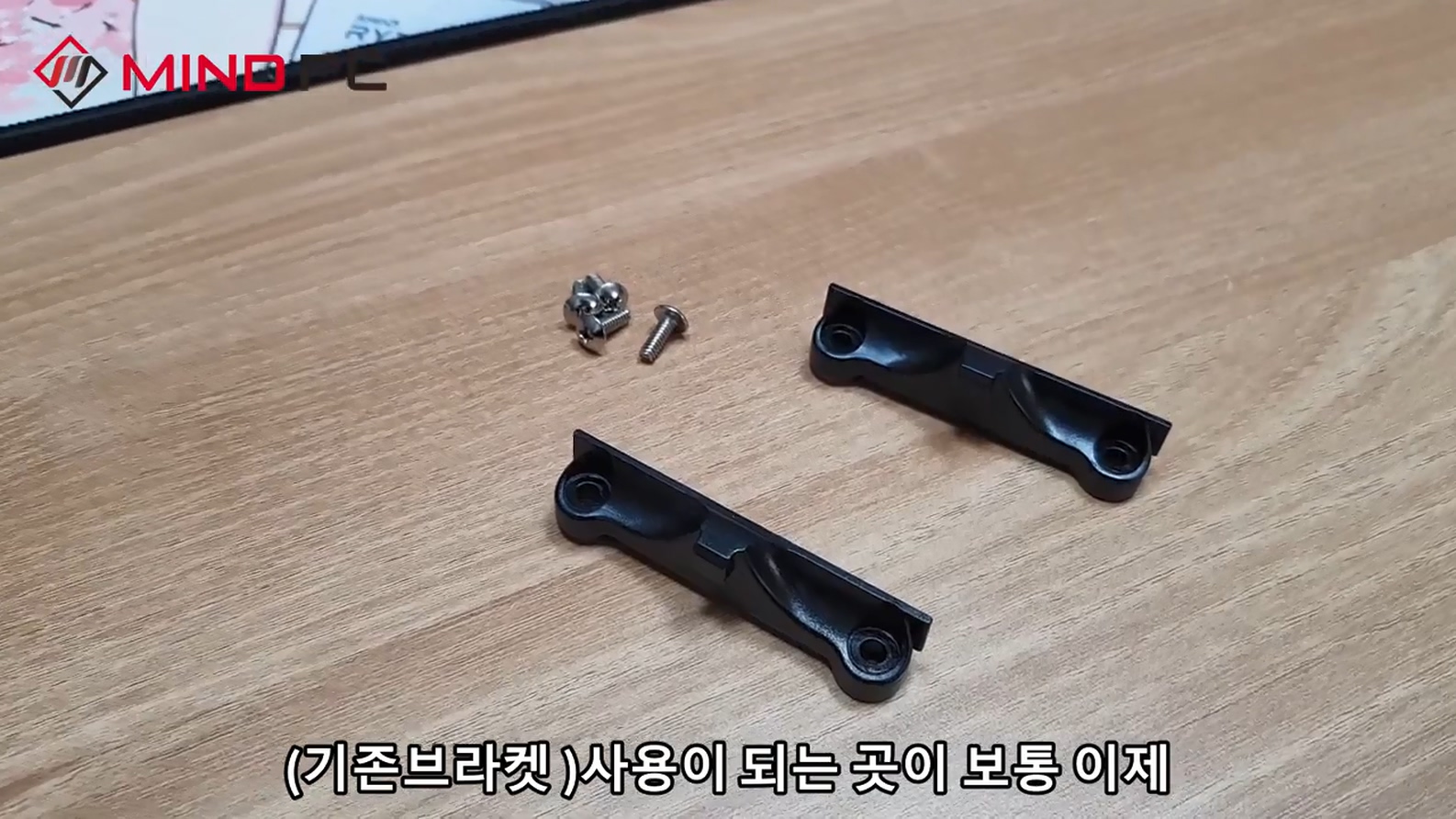

오늘 조립에 필요한 브라켓은 사진에서 보이는 기존 브라켓입니다.
이 브라켓이 사용되는 건 보통 ‘레이스 프리즘 쿨러’라고 불리는 라이젠 3700x 기본 쿨러입니다. 이 브라켓은 걸쇠를 이용해서 장착하는 방식이기 때문에 조립이 굉장히 간단합니다.

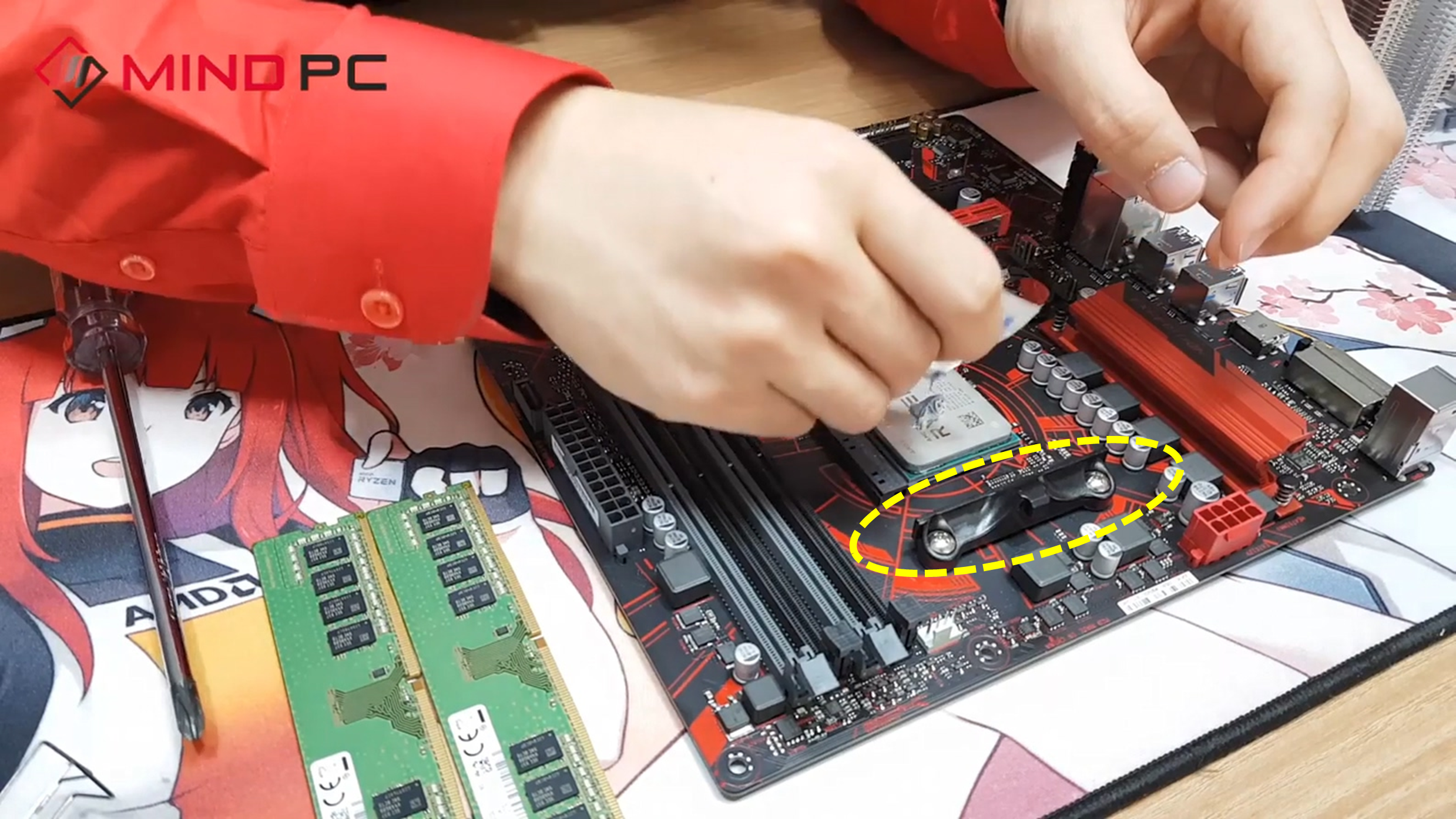

나사를 이용해서 사진과 같이 브라켓을 메인보드에 연결시켜주세요.
3. 서멀구리스 도포
다음으로 서멀구리스를 cpu 중앙에 도포해주세요.
지난 글에도 말씀 드렸듯이 cpu 중앙에 서멀구리스를 짠 후 바로 쿨러를 장착해주셔도 상관 없구요, 서멀구리스를 오른쪽 사진처럼 펴 발라주셔도 됩니다.
(펴 바르는 데는 나름의 손기술이ㅎㅎ 필요해서 서멀구리스를 짠 후에 바로 쿨러 장착하시는 편이 가장 편하실 거예요)
4. 쿨러 장착하기
그럼 바로 쿨러 장착 들어가볼까요?

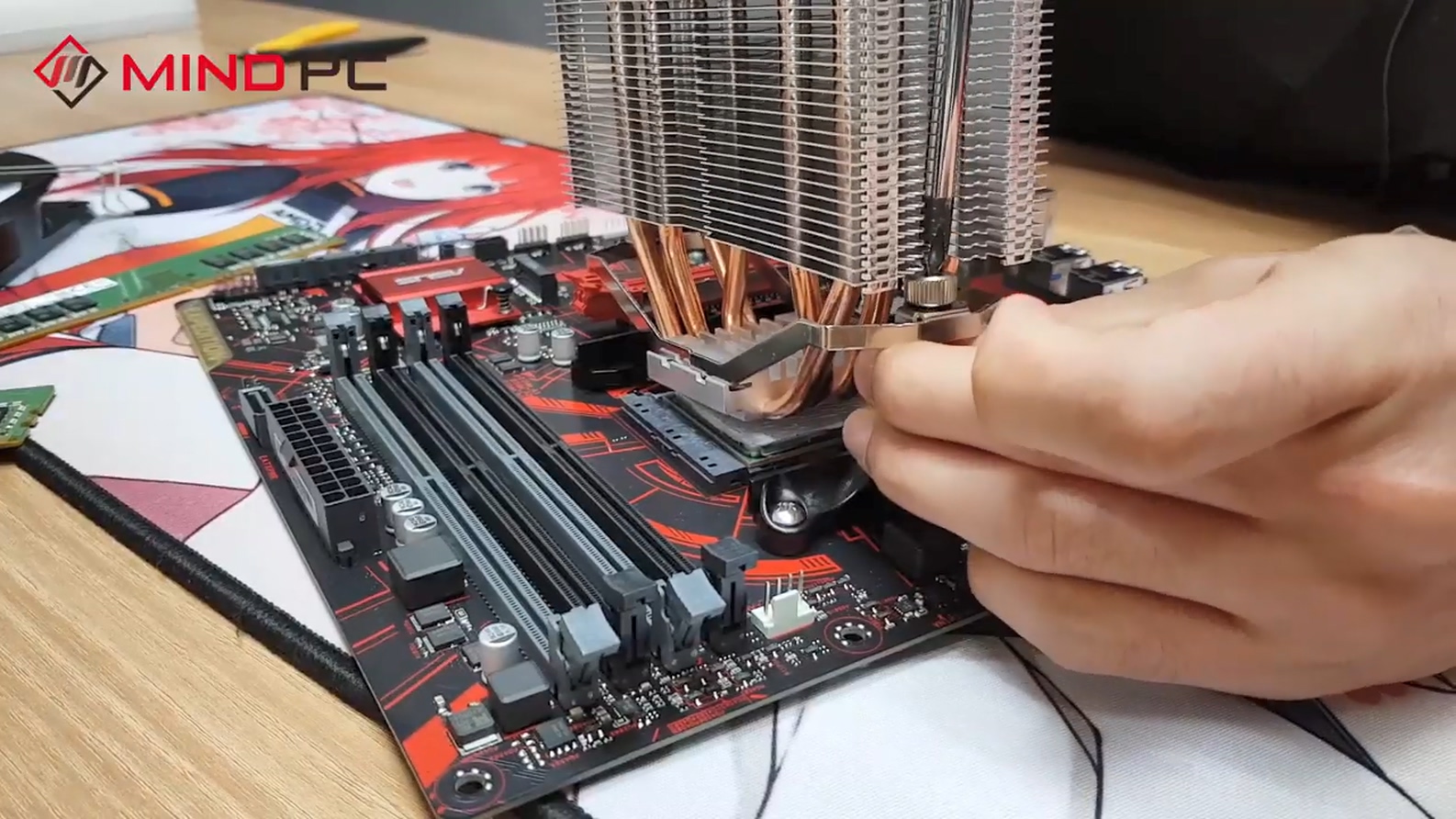

우선 장착이 원활할 수 있도록 쿨러 양 옆의 나사를 살짝 풀어주세요.

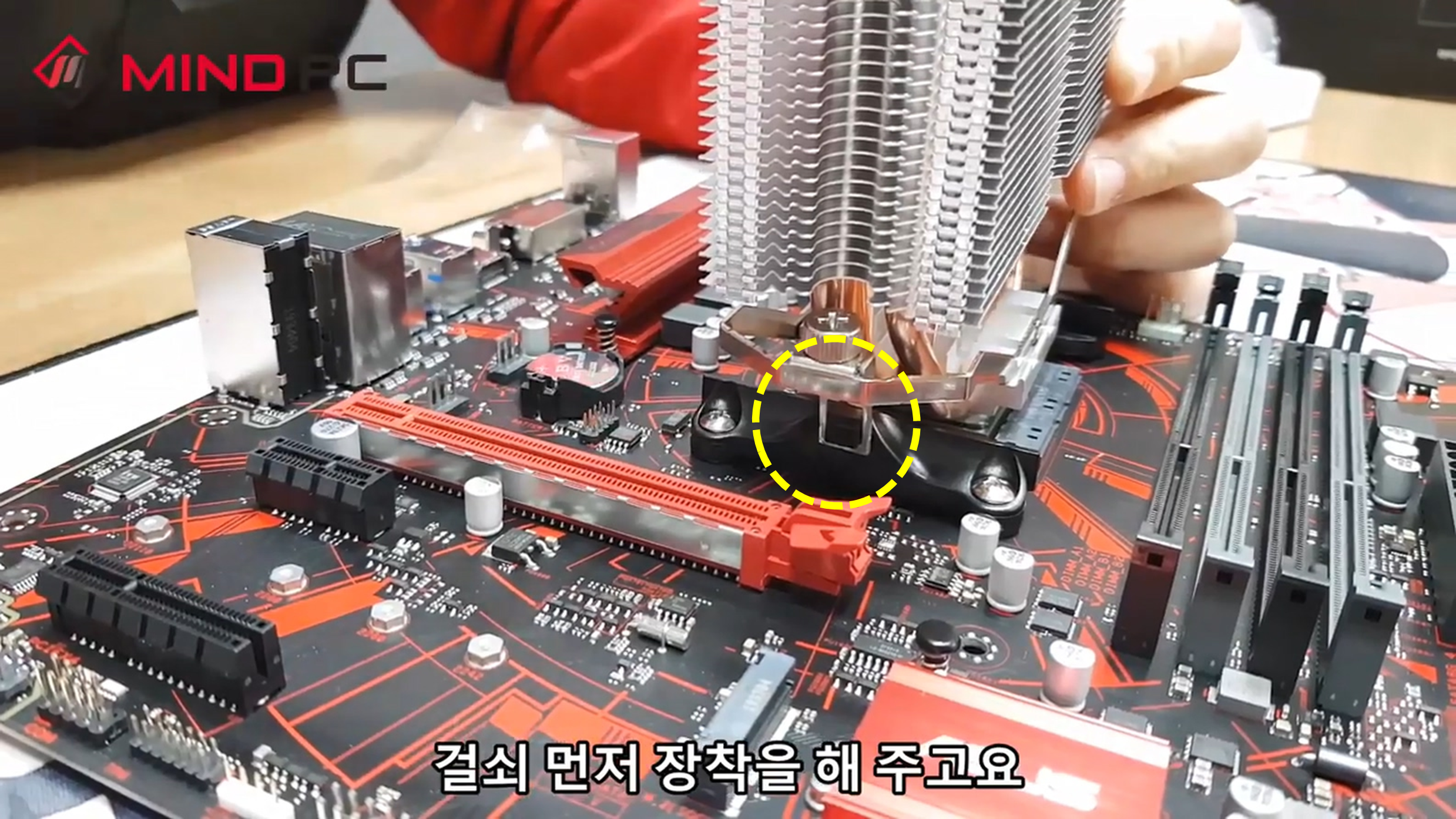

오늘 조립은 걸쇠를 거는 방식이라고 말씀드렸죠? 사진으로 보이는 것처럼 쿨러 양 옆의 걸쇠를 브라켓에 장착해주세요.

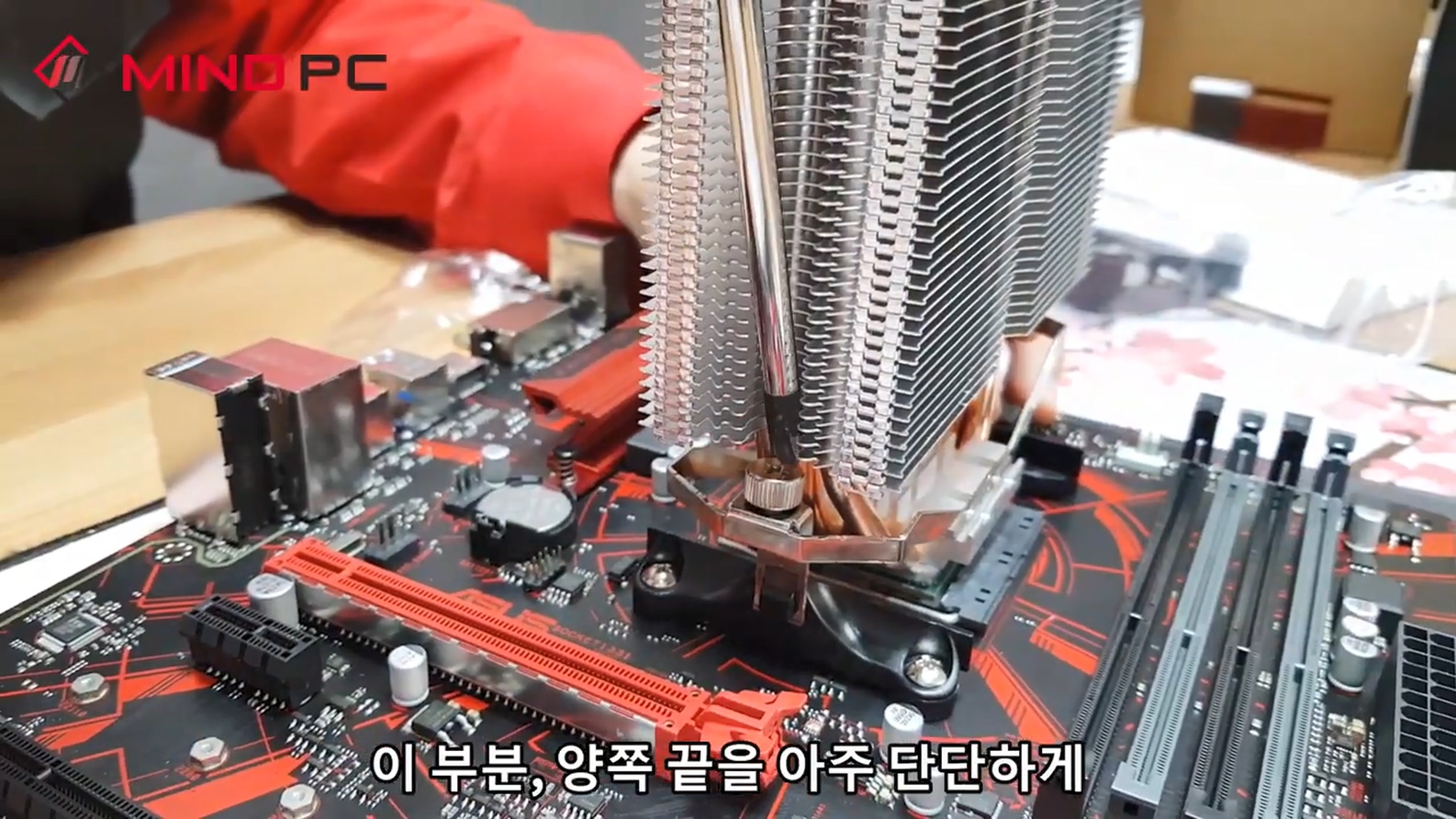

그 다음 살짝 풀어두었던 나사를 다시 단단하게 조여서 고정시켜주시면 됩니다.
쿨러를 메인보드와 고정했다면, 팬을 달아줘야겠죠?

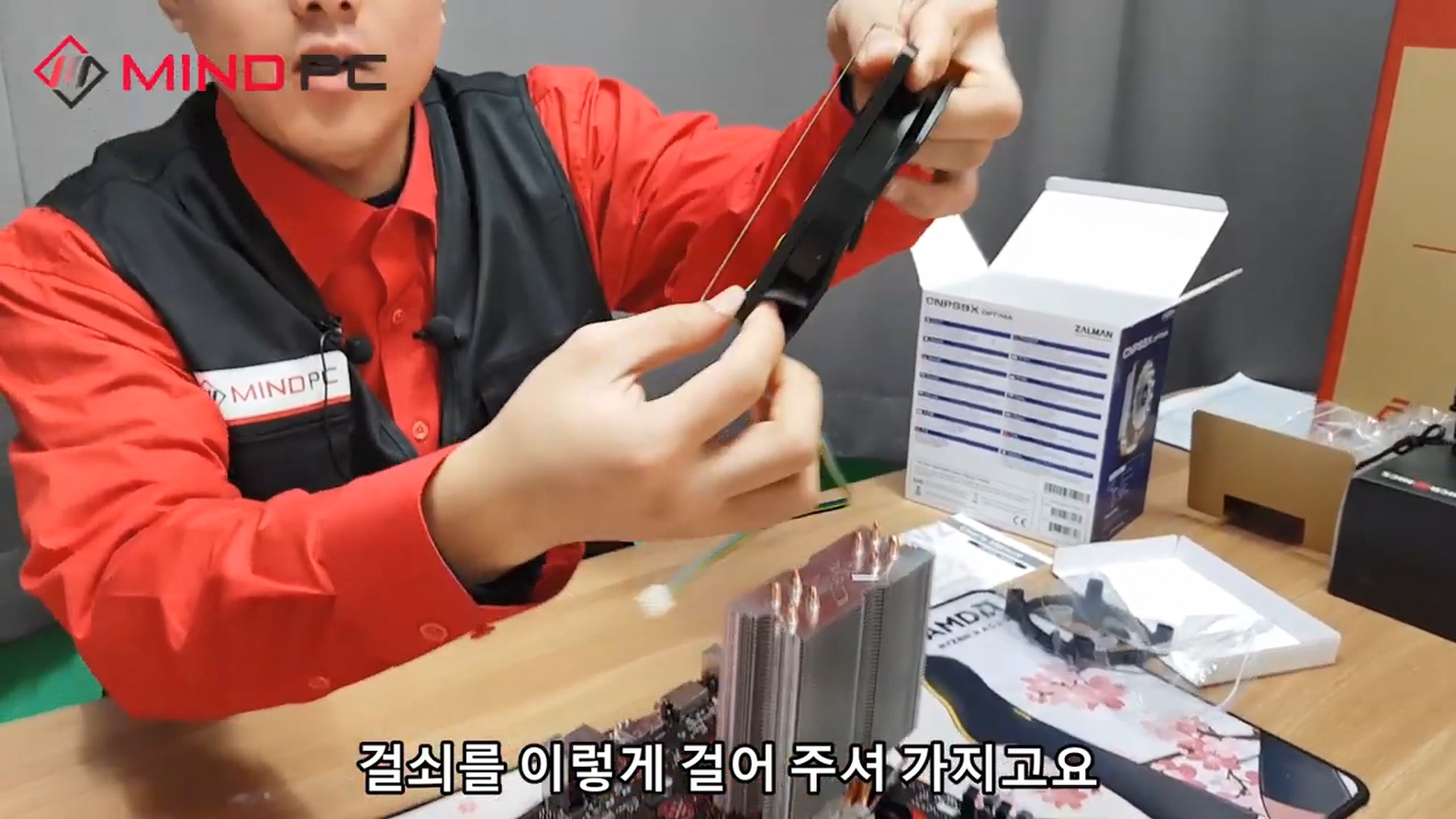

팬을 쿨러에 장착해줄 건데요, 팬 양옆에 걸쇠를 걸어준 뒤, 쿨러에 장착해주세요.

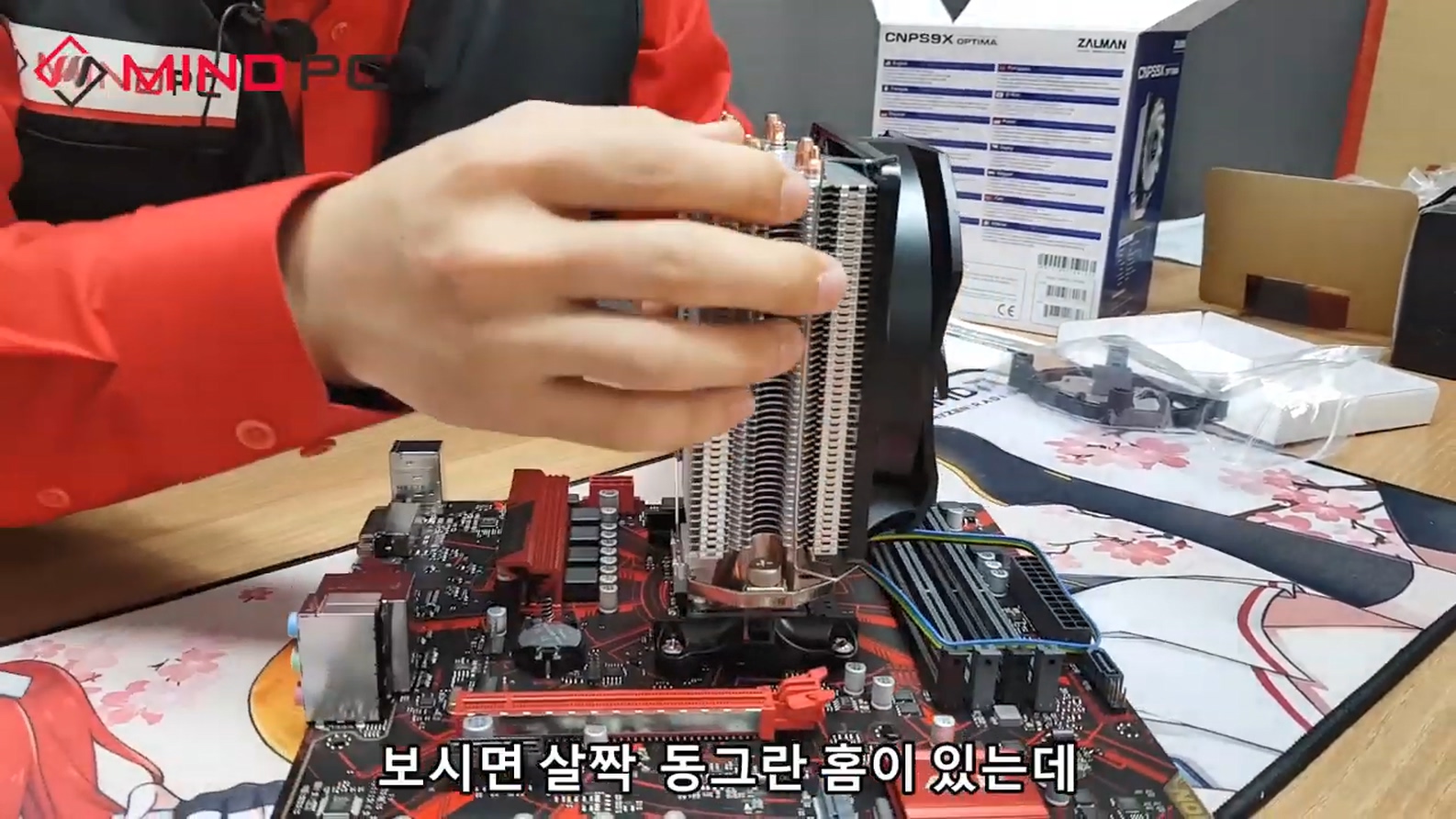

쿨러 옆을 보시면 동그랗게 파인 홈이 있을 거예요, 그 홈에 맞춰서 걸어주시면 됩니다.
팬까지 장착을 마치셨다면, 마지막으로 CPU 핀을 메인보드와 연결해주셔야 합니다.
쿨러에 달린 CPU 선을 CPU 팬 쪽에 연결해주시면 되는데요,
CPU 팬 선을 보이지 않게 쿨러 아래쪽으로 넣어주셔도 되고, 케이블 타이로 묶어서 정리하면 깔끔하게 선이 정리됩니다.
이렇게 해서 잘만 CNPS9X 쿨러 제품 설치가 완료되었습니다.
잘만 CNPS9X 제품은 라이젠 cpu에 조립하는 데 최적화되어서 나왔기 때문에 굉장히 쉽고 간편하게 조립하실 수 있습니다. 뿐만 아니라 굉장히 단단하게 조립되기 때문에 AMD 전용으로 나온 쿨러 상품이라고 봐도 무방합니다.
그리고 외관 디자인은 투박하지만 성능은 그렇지 않다는 점! 굉장히 좋은 성능을 가지고 있는 쿨러 제품 중에 하나입니다. 라이젠 cpu 구매를 고민 중이시라면 쿨러는 잘만 CNPS9X 제품으로 선택하는 것도 좋겠죠?
공랭쿨러 설치하는 법, 많은 도움 되셨나요?
오늘 알려드린 원팁 잘 따라하셔서 안전하게 cpu 쿨러를 설치하시길 바라겠습니다.
