CPU 장착 가이드 (인텔편)

안녕하세요 ! 조립 컴퓨터 및 IT에 대한 정보를 다양하게 전달해드리는

마인드 PC 입니다.



이번 포스팅에서는 인텔 CPU와 기본 쿨러의 장착법에 대해서 알아보려고 합니다. PC를 구성함에 있어 CPU는가장 값비싸고, 중요한 제품입니다. 그러다 보니 부품 파손의 위험 때문에 함부로 다루기가 어려우신 분들이 많습니다. 하지만 기본적인 CPU 장착 방법은 순서대로만 한다면 어려운 점은 없습니다. 하나씩 알아보도록 할까요?



사전 준비

먼저 장착할 CPU와 기본쿨러, 그리고 메인보드를 준비해주세요. 보통 PC 조립시 CPU 장착은 케이스 장착 전에 이루어 지고, 가장 먼저 진행되는 작업입니다. 그렇기 때문에 평평한 책상에 메인보드를 올려두시고, CPU와 기본쿨러를 준비해주시면 됩니다. 딱히 드라이버나 다른 공구는 필요 없을 정도로 간단합니다.



CPU 장착

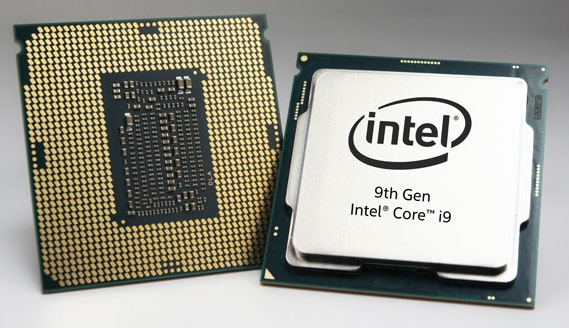

먼저 메인보드의 보호캡을 분리해야 합니다. 보호캡은 메인보드의 CPU 장착 부분의 칩셋을 보호하기 위해서 씌여져 있습니다. 그걸 먼저 제거를 해주시고, 우측의 걸쇠를 눌러서 우측으로 살포시 밀어서 빼주시면 장착 준비가 완료됩니다. 자 이제 대망의 CPU 장착인대요, 인텔 CPU를 잘 보시면 사이드에 u자 모양으로 홈이 있습니다. 그 부분이 상단으로 가게 해서 장착을 해주는데요, 간단하게 CPU 중앙에 적혀있는 글자들이 정방향으로 잘 보인다면 방향이 맞은겁니다. CPU를 잘 장착한 후에는 이제 덮개를 닫을 차례입니다. 들어올려진 덮개를 걸쇠와 함께 내리고, 덮개를 고정시킨 뒤 걸쇠를 다시 원래 자리로 넣어줍시다. CPU가 잘 들어갔다면, 장착이 완료되었습니다.

           보호캡 분리 → 걸쇠 및 덮개 올리기 → CPU 방향에 맞게 장착 → 걸쇠 및 덮개 닫기



기본 쿨러 장착

인텔 CPU의 논k(k가 없는 버전) 제품들은 기본 쿨러가 같이 동봉됩니다. 기본 쿨러는 서멀구리스가 도포되어있기 때문에 굳이 서멀구리스를 따로 구매하실 필요는 없습니다. 기본 쿨러는 하단의 플라스틱 부분을 메인보드의 구멍에 맞게 장착을 해주시면 되고 방향은 어느쪽으로 하셔도 문제는 없습니다. 대신 팬을 위에서 바라봤을 때 4개의 작은 화살표들이 보이는데, 그 화살표가 쿨러를 향하고 있지 않으면 그 방향이 장착할때의 고정 방향입니다. 화살표가 쿨러를 바라보고 있다면, 탈착할때의 방향이므로 장착이 제대로 되지 않을 수 있습니다. 화살표 방향을 제대로 확인하고, 구멍에 플라스틱을 모두 맞추었다면, 그 4부분을 꾹 눌러주시면 됩니다. 그 후 메인보드 뒤편을 확인하여 제대로 고정되었는지 확인 할 수 있습니다. 모두 고정이 다 되었다면, 이제 CPU 쿨러의 전원선을 연결해야합니다. 노랑, 초록, 검정, 파랑으로 구성된 전원선을 메인보드 12시 방면의 CPU_FAN에 방향에 맞게 꽂아주시면 됩니다. 이렇게 CPU 쿨러 장착이 완료되었습니다.

           하얀 플라스틱 메인보드에 맞추기 → 화살표 방향 확인 → 눌러주기 →고정 확인 → 전원선 장착



탈착은 ??



탈착 방법은 간단합니다. 조립의 역순으로 전원선을 먼저 빼준다음, 화살표를 반대 방향으로 돌려주시고, CPU쿨러를 들어내면 됩니다. 그후에 CPU 소켓의 걸쇠를 들어올려서 조심스럽게 CPU를 빼주시면 됩니다.



이상으로 인텔 CPU 장착 방법에 관해서 알아봤습니다.
